» 第七章 物联网时代智慧化园区建设方案

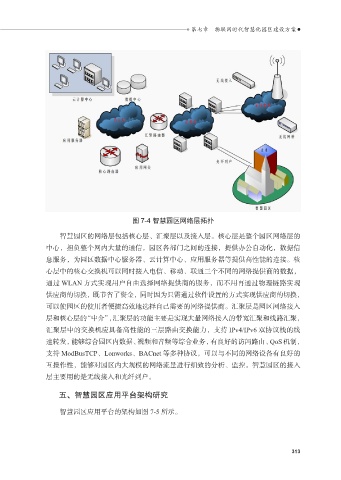

图 7-4 智慧园区网络层拓扑
智慧园区的网络层包括核心层、汇聚层以及接入层。核心层是整个园区网络层的
中心，担负整个网内大量的通信，园区各部门之间的连接，提供办公自动化，数据信
息服务，为园区数据中心服务器、云计算中心、应用服务器等提供高性能的连接。核
心层中的核心交换机可以同时接入电信、移动、联通三个不同的网络提供商的数据，
通过 WLAN 方式实现用户自由选择网络提供商的服务，而不用再通过物理链路实现
供应商的切换，既节省了资金，同时因为只需通过软件设置的方式实现供应商的切换，
可以使园区的使用者便捷高效地选择自己需要的网络提供商。汇聚层是园区网络接入
层和核心层的“中介”，汇聚层的功能主要是实现大量网络接入的带宽汇聚和线路汇聚，
汇聚层中的交换机应具备高性能的三层路由交换能力，支持 IPv4/IPv6 双协议栈的线
速转发，能够综合园区内数据、视频和音频等综合业务，有良好的访问路由、QoS 机制，
支持 ModBusTCP、Lonworks、BACnet 等多种协议，可以与不同的网络设备有良好的
互操作性，能够对园区内大规模的网络流量进行细致的分析、监控。智慧园区的接入
层主要用的是无线接入和光纤到户。
五、智慧园区应用平台架构研究
智慧园区应用平台的架构如图 7-5 所示。
