» 第七章 物联网时代智慧化园区建设方案

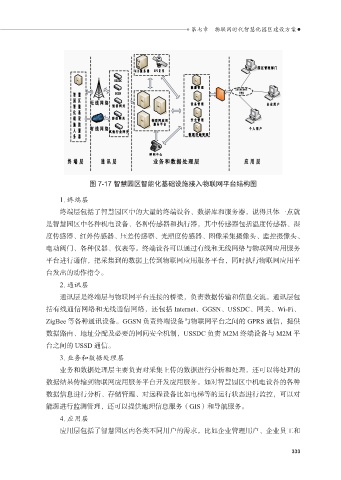

图 7-17 智慧园区智能化基础设施接入物联网平台结构图

1. 终端层
终端层包括了智慧园区中的大量的终端设备、数据库和服务器，说得具体一点就
是智慧园区中各种机电设备、各种传感器和执行器，其中传感器包括温度传感器、湿

度传感器、红外传感器、压差传感器、光照度传感器、图像采集摄像头、监控摄像头、
电动阀门、各种仪器、仪表等。终端设备可以通过有线和无线网络与物联网应用服务
平台进行通信，把采集到的数据上传到物联网应用服务平台，同时执行物联网应用平

台发出的动作指令。
2. 通讯层
通讯层是终端层与物联网平台连接的桥梁，负责数据传输和信息交流。通讯层包

括有线通信网络和无线通信网络，还包括 Internet、GGSN、USSDC、网关、Wi-Fi、
ZigBee 等各种通讯设备。GGSN 负责终端设备与物联网平台之间的 GPRS 通信，提供
数据路由、地址分配及必要的网间安全机制，USSDC 负责 M2M 终端设备与 M2M 平

台之间的 USSD 通信。
3. 业务和数据处理层
业务和数据处理层主要负责对采集上传的数据进行分析和处理，还可以将处理的

数据结果传输到物联网应用服务平台开发应用服务。如对智慧园区中机电设备的各种
数据信息进行分析、存储管理、对远程设备比如电梯等的运行状态进行监控，可以对
能源进行监测管理，还可以提供地理信息服务（GIS）和导航服务。

4. 应用层
应用层包括了智慧园区内各类不同用户的需求，比如企业管理用户、企业员工和
