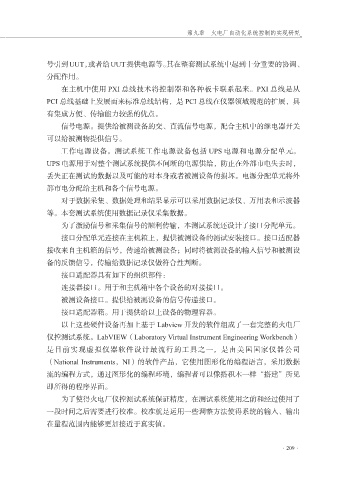

第九章 火电厂自动化系统控制的实现研究

号引到UUT，或者给UUT提供电源等。其在整套测试系统中起到十分重要的协调、
分配作用。
在主机中使用 PXI 总线技术将控制器和各种板卡联系起来。PXI 总线是从

PCI 总线基础上发展而来标准总线结构，是 PCI 总线在仪器领域规范的扩展，具
有集成方便、传输能力较强的优点。
信号电源。提供给被测设备的交、直流信号电源，配合主机中的继电器开关
可以给被测物提供信号。

工作电源设备。测试系统工作电源设备包括 UPS 电源和电源分配单元。
UPS 电源用于对整个测试系统提供不间断的电源供给，防止在外部市电失去时，
丢失正在测试的数据以及可能的对本身或者被测设备的损坏。电源分配单元将外

部市电分配给主机和各个信号电源。
对于数据采集、数据处理和结果显示可以采用数据记录仪、万用表和示波器
等。本套测试系统使用数据记录仪采集数据。
为了激励信号和采集信号的顺利传输，本测试系统还设计了接口分配单元。
接口分配单元连接在主机箱上，提供被测设备的测试安装接口。接口适配器

接收来自主机箱的信号，传递给被测设备；同时将被测设备的输入信号和被测设
备的反馈信号，传输给数据记录仪做符合性判断。
接口适配器具有如下的组织部件：

连接器接口。用于和主机箱中各个设备的对接接口。
被测设备接口。提供给被测设备的信号传递接口。
接口适配器箱。用于提供给以上设备的物理容器。
以上这些硬件设备再加上基于 Labview 开发的软件组成了一套完整的火电厂
仪控测试系统。LabVIEW（Laboratory Virtual Instrument Engineering Workbench）

是目前实现虚拟仪器软件设计最流行的工具之一，是由美国国家仪器公司
（National Instruments，NI）的软件产品，它使用图形化的编程语言，采用数据
流的编程方式，通过图形化的编程环境，编程者可以像搭积木一样“搭建”所见

即所得的程序界面。
为了使得火电厂仪控测试系统保证精度，在测试系统使用之前和经过使用了
一段时间之后需要进行校准。校准就是运用一些调整方法使得系统的输入、输出
在量程范围内能够更加接近于真实值。

·209·
