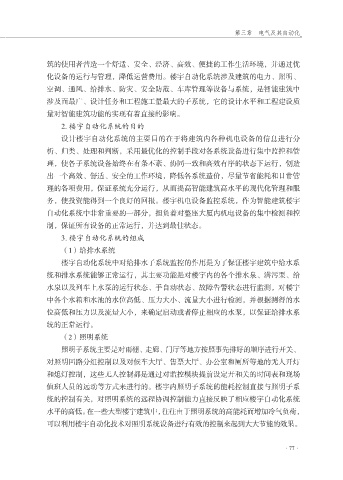

Page 89 - 机电技术运用及管理探究

第三章 电气及其自动化

筑的使用者营造一个舒适、安全、经济、高效、便捷的工作生活环境，并通过优
化设备的运行与管理，降低运营费用。楼宇自动化系统涉及建筑的电力、照明、
空调、通风、给排水、防灾、安全防范、车库管理等设备与系统，是智能建筑中

涉及面最广、设计任务和工程施工量最大的子系统，它的设计水平和工程建设质
量对智能建筑功能的实现有着直接的影响。
2. 楼宇自动化系统的目的
设计楼宇自动化系统的主要目的在于将建筑内各种机电设备的信息进行分

析、归类、处理和判断，采用最优化的控制手段对各系统设备进行集中监控和管
理，使各子系统设备始终在有条不紊、协同一致和高效有序的状态下运行，创造
出一个高效、舒适、安全的工作环境，降低各系统造价，尽量节省能耗和日常管

理的各项费用，保证系统充分运行，从而提高智能建筑高水平的现代化管理和服
务，使投资能得到一个良好的回报。楼宇机电设备监控系统，作为智能建筑楼宇
自动化系统中非常重要的一部分，担负着对整座大厦内机电设备的集中检测和控
制，保证所有设备的正常运行，并达到最佳状态。
3. 楼宇自动化系统的组成

（1）给排水系统
楼宇自动化系统中对给排水子系统监控的作用是为了保证楼宇建筑中给水系
统和排水系统能够正常运行，其主要功能是对楼宇内的各个排水泉、潜污栗、给

水泉以及列车上水泵的运行状态、手自动状态、故障告警状态进行监测，对楼宇
中各个水箱和水池的水位高低、压力大小、流量大小进行检测，并根据测得的水
位高低和压力以及流量大小，来确定启动或者停止相应的水泵，以保证给排水系
统的正常运行。
（2）照明系统

照明子系统主要是对雨棚、走廊、门厅等地方按照事先排好的顺序进行开关、
对照明回路分组控制以及对候车大厅、售票大厅、办公室和厕所等地的无人开灯
和熄灯控制，这些无人控制都是通过对监控模块提前设定开和关的时间表和现场

值班人员的远动等方式来进行的。楼宇内照明子系统的能耗控制直接与照明子系
统的控制有关，对照明系统的远程协调控制能力直接反映了相应楼宇自动化系统
水平的高低。在一些大型楼宇建筑中，往往由于照明系统的高能耗而增加冷气负荷，
可以利用楼宇自动化技术对照明系统设备进行有效的控制来起到大大节能的效果。

·77·
