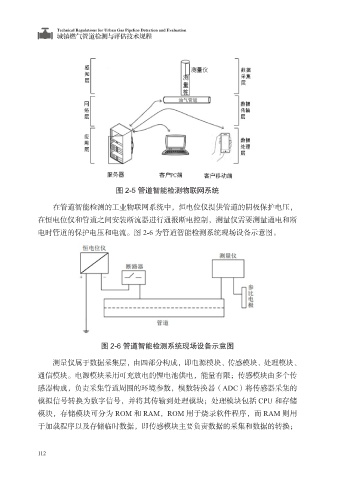

图 2-5 管道智能检测物联网系统

在管道智能检测的工业物联网系统中，恒电位仪提供管道的阴极保护电压，
在恒电位仪和管道之间安装断流器进行通报断电控制，测量仪需要测量通电和断
电时管道的保护电压和电流。图 2-6 为管道智能检测系统现场设备示意图。

图 2-6 管道智能检测系统现场设备示意图

测量仪属于数据采集层，由四部分构成，即电源模块、传感模块、处理模块、
通信模块。电源模块采用可充放电的锂电池供电，能量有限；传感模块由多个传
感器构成，负责采集管道周围的环境参数，模数转换器（ADC）将传感器采集的
模拟信号转换为数字信号，并将其传输到处理模块；处理模块包括 CPU 和存储
模块，存储模块可分为 ROM 和 RAM，ROM 用于烧录软件程序，而 RAM 则用

于加载程序以及存储临时数据，即传感模块主要负责数据的采集和数据的转换；
