2. 智能燃气表设计
智能燃气表以 MCU（Microcontroller Unit 微控制单元）、通信模组和安全
芯片为核心。MCU 实现燃气业务的处理，通信模组实现数据的传输，安全芯片

实现安全认证和加密通信的功能，三者通过串口的方式进行相互连接。
（1）安全芯片
智能燃气表内的安全芯片，支持 SM2、SM3、SM4 国密系列算法。安全芯
片根据应用场景进行了定制化的适配开发，在保证协议安全性的同时，对标准的

TLS 协议进行了轻量化处理以适应智能燃气表低功耗的要求，最终保证了智能燃
气表与安全认证网关之间的通信具有高安全、低功耗的优点。
安全芯片在应用过程中，自生成公私钥对，采用一表一密的方式加强安全性。
同时，为了适应燃气物联网安全系统的证书认证体系，安全芯片支持公钥证书的

发行操作，具备公钥证书的存储以及识别能力。在与安全认证网关的通信交互过
程中，公钥证书用于认证，但无需传输，完全匹配 NB-IoT 低功耗应用场景。
（2）硬件结构
智能燃气表将安全芯片进行了前置化部署。在此部署方式中，安全芯片同时

集成安全算法以及安全协议，数据和报文所有的加密操作均在安全芯片里完成。
该部署方式可以实现安全功能与业务功能的相互分离，优化交互流程，上下行报
文不用在硬件模块间多次传递，从而节省了报文加密处理的时间，有效降低了功
耗（见图 2-12）。

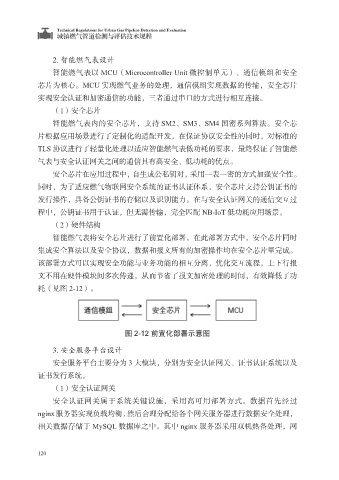

图 2-12 前置化部署示意图

3. 安全服务平台设计

安全服务平台主要分为 3 大模块，分别为安全认证网关、证书认证系统以及
证书发行系统。
（1）安全认证网关
安全认证网关属于系统关键设施，采用高可用部署方式。数据首先经过
nginx 服务器实现负载均衡，然后合理分配给各个网关服务器进行数据安全处理，

相关数据存储于 MySQL 数据库之中。其中 nginx 服务器采用双机热备处理，网
