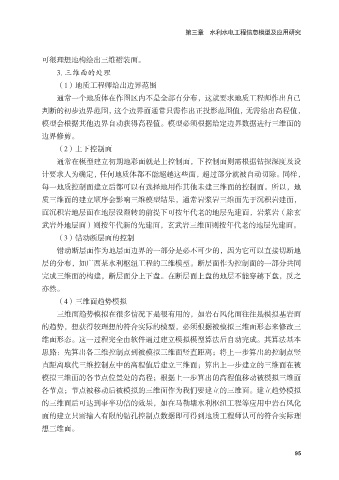

第三章 水利水电工程信息模型及应用研究

可很理想地构绘出三维褶装面。
3. 三维面的处理
（1）地质工程师给出边界范围

通常一个地质体在作图区内不是全部有分布，这就要求地质工程师作出自己
判断的初步边界范围，这个边界面通常只需作出正投影范围值，无需给出高程值，
模型会根据其他边界自动获得高程值。模型必须根据给定边界数据进行三维面的
边界修剪。

（2）上下控制面
通常在模型建立初期地彩面就是上控制面，下控制面则需根据钻探深度及设
计要求人为确定，任何地质体都不能超越这些面，超过部分就被自动切除。同样，
每一地质控制面建立后都可以有选择地用作其他未建三维面的控制面。所以，地

质三维面的建立顺序会影响三维模型结果，通常岩浆岩三维面先于沉积岩建面，
面沉积岩地层面在地层没翻转的前提下可按年代老的地层先建面，岩浆岩（除玄
武岩外地层面）则按年代新的先建面，玄武岩三维面则按年代老的地层先建面。
（3）错动断层面的控制

错动断层面作为地层面边界的一部分是必不可少的，因为它可以直接切断地
层的分布，如广西某水利枢纽工程的三维模型。断层面作为控制面的一部分共同
完成三维面的构建，断层面分上下盘。在断层面上盘的地层不能穿越下盘，反之
亦然。

（4）三维面趋势模拟
三维面趋势模拟在很多情况下是很有用的，如岩石风化面往往是模拟基岩面
的趋势，想获得较理想的符合实际的模型，必须根据被模拟三维面形态来修改三
维面形态。这一过程完全由软件通过建立模拟模型算法后自动完成。其算法基本

思路：先算出各三维控制点到被模拟三维面竖直距离；将上一步算出的控制点竖
直距离取代三维控制点中的高程值后建立三维面；算出上一步建立的三维面在被
模拟三维面的各节点位置处的高程；根据上一步算出的高程值移动被模拟三维面
各节点；节点被移动后被模拟的三维面作为我们要建立的三维面。建立趋势模拟

的三维面后可达到事半功倍的效果，如在马勒塘水利枢纽工程等应用中岩石风化
面的建立只需输入有限的钻孔控制点数据即可得到地质工程师认可的符合实际理
想三维面。

95
