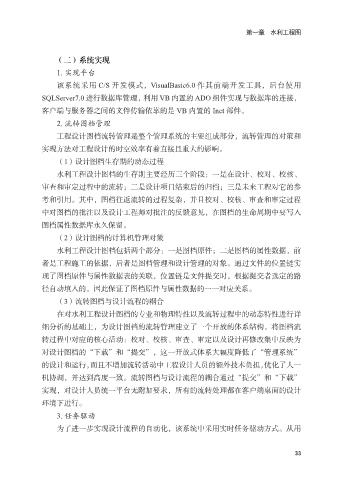

第一章 水利工程图

（二）系统实现
1. 实现平台
该系统采用 C/S 开发模式，VisualBasic6.0 作其前端开发工具，后台使用

SQLServer7.0 进行数据库管理，利用 VB 内置的 ADO 组件实现与数据库的连接，
客户端与服务器之间的文件传输依靠的是 VB 内置的 Inet 部件。
2. 流转图档管理
工程设计图档流转管理是整个管理系统的主要组成部分，流转管理的对策和

实现方法对工程设计的时空效率有着直接且重大的影响。
（1）设计图档生存期的动态过程
水利工程设计图档的生存期主要经历三个阶段：一是在设计、校对、校核、
审查和审定过程中的流转；二是设计项目结束后的归档；三是未来工程对它的参

考和引用。其中，图档往返流转的过程复杂，并且校对、校核、审查和审定过程
中对图档的批注以及设计工程师对批注的反馈意见，在图档的生命周期中要写入
图档属性数据库永久保留。
（2）设计图档的计算机管理对策

水利工程设计图档包括两个部分：一是图档原件；二是图档的属性数据，前
者是工程施工的依据，后者是图档管理和设计管理的对象。通过文件的位置链实
现了图档原件与属性数据表的关联，位置链是文件提交时，根据提交者选定的路
径自动填入的，因此保证了图档原件与属性数据的一一对应关系。

（3）流转图档与设计流程的耦合
在对水利工程设计图档的专业和物理特性以及流转过程中的动态特性进行详
细分析的基础上，为设计图档的流转管理建立了一个开放的体系结构，将图档流
转过程中对应的核心活动：校对、校核、审查、审定以及设计再修改集中反映为

对设计图档的“下载”和“提交”，这一开放式体系大幅度降低了“管理系统”
的设计和运行，而且不增加流转活动中工程设计人员的额外技术负担，优化了人—
机协调，并达到高度一致。流转图档与设计流程的耦合通过“提交”和“下载”
实现，对设计人员统一平台无附加要求，所有的流转处理都在客户端桌面的设计

环境下进行。
3. 任务驱动
为了进一步实现设计流程的自动化，该系统中采用实时任务驱动方式。从用
