Technology Management and Development of Communication Engineering
通信工程技术管理与发展

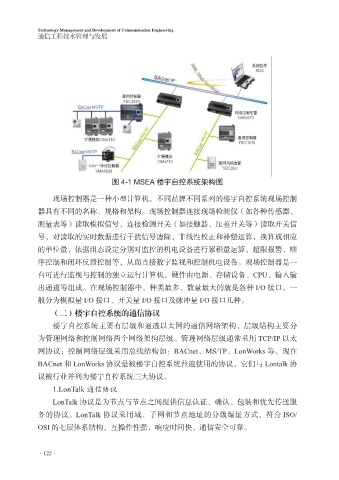

图 4-1 MSEA 楼宇自控系统架构图
现场控制器是一种小型计算机，不同品牌不同系列的楼宇自控系统现场控制
器具有不同的名称、规格和架构。现场控制器连接现场检测仪（如各种传感器、
测量表等）读取模拟信号，连接检测开关（如接触器、压差开关等）读取开关信
号，对读取的实时数据进行干扰信号滤除、非线性校正和补偿运算，换算成相应
的单位量，依据组态设定分别对监控的机电设备进行累积量运算、超限报警、顺
序控制和闭环反馈控制等，从而直接数字监视和控制机电设备。现场控制器是一
台可进行监视与控制的独立运行计算机，硬件由电源、存储设备、CPU、输入输
出通道等组成。在现场控制器中，种类最多、数量最大的就是各种 I/O 接口，一
般分为模拟量 I/O 接口、开关量 I/O 接口及脉冲量 I/O 接口几种。
（二）楼宇自控系统的通信协议
楼宇自控系统主要有层级和通透以太网的通信网络架构，层级结构主要分
为管理网络和控制网络两个网络架构层级。管理网络层级通常采用 TCP/IP 以太
网协议；控制网络层级采用总线结构如：BACnet、MS/TP、LonWorks 等。现在
BACnet 和 LonWorks 协议是被楼宇自控系统普遍使用的协议，它们与 Lontalk 协
议被行业并列为楼宇自控系统三大协议。
1.LonTalk 通信协议
LonTalk 协议是为节点与节点之间提供信息认证、确认、包装和优先传送服
务的协议。LonTalk 协议采用域、子网和节点地址的分级编址方式，符合 ISO/
OSI 的七层体系结构，互操作性强，响应时间快、通信安全可靠。
