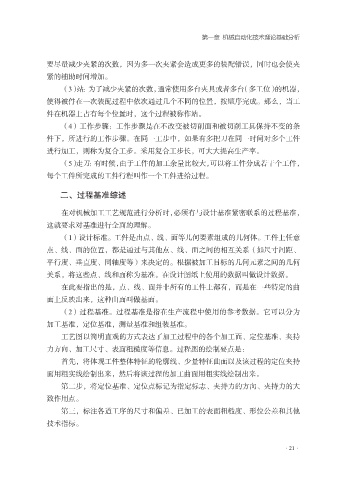

第一章  机械自动化技术理论基础分析



               要尽量减少夹紧的次数,因为多一次夹紧会造成更多的装配错误,同时也会使夹
               紧的辅助时间增加。
                   (3)站:为了减少夹紧的次数,通常使用多台夹具或者多台(多工位)的机器,

               使得被件在一次装配过程中依次通过几个不同的位置,按顺序完成。那么,当工
               件在机器上占有每个位置时,这个过程被称作站。
                   (4)工作步骤:工作步骤是在不改变被切削面和被切削工具保持不变的条
               件下,所进行的工作步骤。在同一工步中,如果有多把刀在同一时间对多个工件

               进行加工,则称为复合工步。采用复合工步长,可大大提高生产率。
                   (5)走刀:有时候,由于工件的加工余量比较大,可以将工件分成若干个工件,
               每个工件所完成的工件行程叫作一个工件进给过程。


                   二、过程基准综述

                   在对机械加工工艺规范进行分析时,必须有与设计基准紧密联系的过程基准,
               这就要求对基准进行全面的理解。
                   (1)设计标准。工件是由点、线、面等几何要素组成的几何体。工件上任意

               点、线、面的位置,都是通过与其他点、线、面之间的相互关系(如尺寸间距、
               平行度、垂直度、同轴度等)来决定的。根据被加工目标的几何元素之间的几何
               关系,将这些点、线和面称为基准。在设计图纸上使用的数据叫做设计数据。
                   在此要指出的是,点、线、面并非所有的工件上都有,而是在一些特定的曲

               面上反映出来,这种曲面叫做基面。
                   (2)过程基准。过程基准是指在生产流程中使用的参考数据。它可以分为
               加工基准,定位基准,测量基准和组装基准。
                   工艺图以简明直观的方式表达了加工过程中的各个加工面、定位基准、夹持

               力方向、加工尺寸、表面粗糙度等信息。过程图的绘制要点是:
                   首先,将体现工件整体特征的轮廓线、少量特征曲面以及该过程的定位夹持
               面用粗实线绘制出来,然后将该过程的加工曲面用粗实线绘制出来。
                   第二步,将定位基准、定位点标记为指定标志、夹持力的方向、夹持力的大

               致作用点。
                   第三,标注各道工序的尺寸和偏差、已加工的表面粗糙度、形位公差和其他
               技术指标。



                                                                                    ·21·
