Page 254 - 建筑工程施工与管理

建筑工程施工与管理

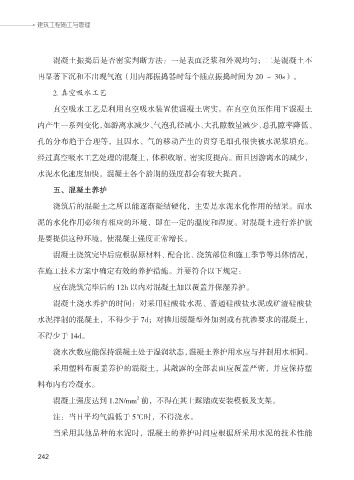

混凝土振捣后是否密实判断方法：一是表面泛浆和外观均匀；二是混凝土不
再显著下沉和不出现气泡（用内部振捣器时每个插点振捣时间为 20 ～ 30s）。

2. 真空吸水工艺

真空吸水工艺是利用真空吸水装置使混凝土密实。在真空负压作用下混凝土
内产生一系列变化，如游离水减少、气泡孔径减小、大孔隙数量减少、总孔隙率降低、

孔的分布趋于合理等，且因水、气的移动产生的贯穿毛细孔很快被水泥浆填充。

经过真空吸水工艺处理的混凝土，体积收缩，密实度提高。而且因游离水的减少，

水泥水化速度加快，混凝土各个龄期的强度都会有较大提高。

五、混凝土养护
浇筑后的混凝土之所以能逐渐凝结硬化，主要是水泥水化作用的结果。而水

泥的水化作用必须有相应的环境，即在一定的温度和湿度。对混凝土进行养护就

是要提供这种环境，使混凝土强度正常增长。
混凝土浇筑完毕后应根据原材料、配合比、浇筑部位和施工季节等具体情况，

在施工技术方案中确定有效的养护措施。并要符合以下规定：

应在浇筑完毕后的 12h 以内对混凝土加以覆盖并保湿养护。

混凝土浇水养护的时间：对采用硅酸盐水泥、普通硅酸盐水泥或矿渣硅酸盐

水泥拌制的混凝土，不得少于 7d；对掺用缓凝型外加剂或有抗渗要求的混凝土，
不得少于 14d。

浇水次数应能保持混凝土处于湿润状态，混凝土养护用水应与拌制用水相同。

采用塑料布覆盖养护的混凝土，其敞露的全部表面应覆盖严密，并应保持塑
料布内有冷凝水。

2
混凝土强度达到 1.2N/mm 前，不得在其上踩踏或安装模板及支架。
注：当日平均气温低于 5℃时，不得浇水。

当采用其他品种的水泥时，混凝土的养护时间应根据所采用水泥的技术性能

242
