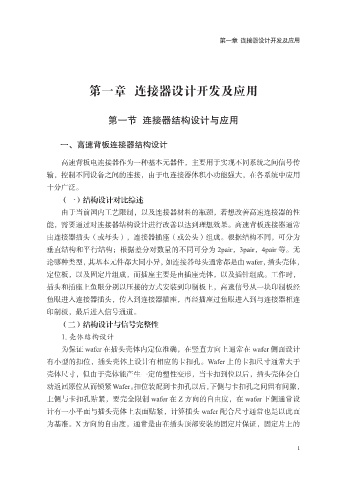

第一章 连接器设计开发及应用

第一章 连接器设计开发及应用

第一节 连接器结构设计与应用

一、高速背板连接器结构设计

高速背板电连接器作为一种基本元器件，主要用于实现不同系统之间信号传
输，控制不同设备之间的连接，由于电连接器体积小功能强大，在各系统中应用
十分广泛。

（一）结构设计对比综述
由于当前国内工艺限制，以及连接器材料的瓶颈，若想改善高速连接器的性
能，需要通过对连接器结构设计进行改善以达到理想效果。高速背板连接器通常
由连接器插头（或母头），连接器插座（或公头）组成。根据结构不同，可分为

垂直结构和平行结构；根据差分对数量的不同可分为 2pair，3pair，4pair 等。无
论哪种类型，其基本元件都大同小异，如连接器母头通常都是由 wafer，插头壳体，
定位板，以及固定片组成，而插座主要是由插座壳体，以及插针组成。工作时，
插头和插座上鱼眼分别以压接的方式安装到印制板上，高速信号从一块印制板经

鱼眼进入连接器插头，传入到连接器插座，再经插座过鱼眼进入到与连接器相连
印制板，最后进入信号通道。
（二）结构设计与信号完整性
1. 壳体结构设计

为保证 wafer 在插头壳体内定位准确，在竖直方向上通常在 wafer 侧面设计
有小型的扣位，插头壳体上设计有相应的卡扣孔。Wafer 上的卡扣尺寸通常大于
壳体尺寸，但由于壳体能产生一定的塑性变形，当卡扣到位以后，插头壳体会自

动返回原位从而锁紧Wafer。扣位装配到卡扣孔以后，下侧与卡扣孔之间留有间隙，
上侧与卡扣孔贴紧，要完全限制 wafer 在 Z 方向的自由度，在 wafer 下侧通常设
计有一小平面与插头壳体上表面贴紧，计算插头 wafer 配合尺寸通常也是以此面
为基准。X 方向的自由度，通常是由在插头顶部安装的固定片保证，固定片上的
