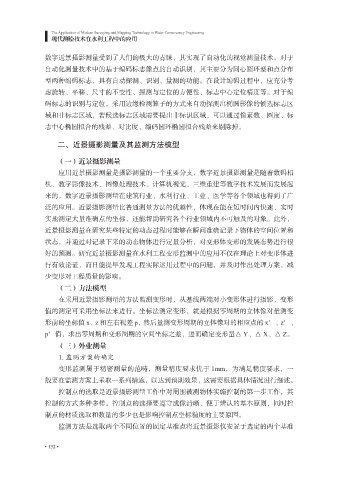

现代测绘技术在水利工程中的应用

数字近景摄影测量受到了人们的极大的青睐，其实现了自动化的视觉测量技术。对于
自动化测量技术中的基于编码标志像点的自动识别，其主要分为同心圆环型和点分布
型两种编码标志，具有自动探测、识别、量测的功能。在设计编码过程中，应充分考
虑旋转、平移、尺寸的不变性、探测与定位的方便性、标志中心定位精度等。对于编

码标志的识别与定位，采用边缘检测算子的方式来自动探测出椭圆影像的候选标志区
域和非标志区域，若候选标志区域需要提出非标识区域，可以通过像素数、圆度、标
志中心椭圆拟合的残差、对比度、编码圆环椭圆拟合残差来剔除掉。

二、近景摄影测量及其监测方法模型

（一）近景摄影测量
应用近景摄影测量是摄影测量的一个重要分支，数字近景摄影测量是随着数码相
机、数字影像技术、图像处理技术、计算机视觉、三维重建等数字技术发展而发展起

来的，数字近景摄影测量在建筑行业、水利行业、工业、医学等各个领域也得到了广
泛的应用。近景摄影测量比普通测量方法的优越性，体现在能在短时间内快速、实时
实地测定大量准确点的坐标，还能帮助研究各个行业领域内不可触及的对象。此外，
近景摄影测量在研究某些特定的动态过程时能够在瞬间准确记录下物体的空间位置和

状态，并通过对记录下来的动态物体进行定量分析，对变形体变形的发展态势进行很
好的预测。研究近景摄影测量在水利工程变形监测中的应用不仅在理论上对变形体进
行有效论证，而且能提早发现工程实际运用过程中的问题，并及时作出处理方案，减

少变形对工程质量的影响。
（二）方法模型
在采用近景摄影测量的方法监测变形时，从基线两端对小变形体进行摄影，变形
值的测定可采用坐标法来进行。坐标法测定变形，就是根据零周期的立体像对量测变

形前的坐标值 x、z 和左右视差 p，然后量测变形周期的立体像对的相应点的 x′、z′、
p′值，求出零周期和变形周期的空间坐标之差，进而确定变形量△ Y、△ X、△ Z。
（三）外业测量
1. 监测方案的确定

变形监测属于精密测量的范畴，测量精度要求优于 1mm，为满足精度要求，一
般要在监测方案上采取一系列措施，以达到预期效果，这需要根据具体情况进行细述。
控制点的选取是近景摄影测量工作中对周围被测物体实施控制的第一步工作，其
控制的方式多种多样。控制点的选择要遵守成像清晰、便于辨认的基本原则，同时控

制点的材质选取和数量的多少也是影响控制点坐标精度的主要原因。
监测方法是选取两个不同位置的固定基准点将近景摄影仪安置于选定的两个基准
