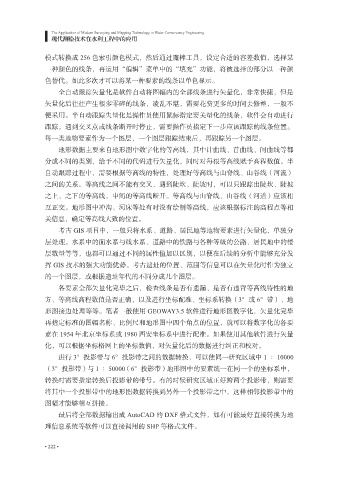

模式转换成 256 色索引颜色模式，然后通过魔棒工具，设定合适的容差数值，选择某
一种颜色的线条，再运用“编辑”菜单中的“填充”功能，将被选择的部分以一种颜
色替代。如此多次才可以将某一种要素的线条以单色显示。
全自动跟踪矢量化是软件自动将图幅内的全部线条进行矢量化，非常快捷，但是
矢量化后往往产生很多零碎的线条，凌乱不堪，需要花费更多的时间去修整，一般不
便采用。半自动跟踪失量化是操作员使用鼠标指定要关量化的线条，软件会自动进行
跟踪，遇到交叉点或线条断开时停止，需要操作员指定下一步应该跟踪的线条位置。
每一类地物要素作为一个图层，一个图层跟踪结束后，再跟踪另一个图层。
地形数据主要来自地形图中数字化的等高线，其中计曲线、首曲线、间曲线等都
分成不同的类别，给予不同的代码进行矢量化，同时对每根等高线赋予高程数值。半
自动跟踪过程中，需要根据等高线的特性，处理好等高线与山脊线、山谷线（河流）
之间的关系。等高线之间不能有交叉，遇到陡坎、陡坡时，可以只跟踪出陡坎、陡坡
之上、之下的等高线，中间的等高线断开。等高线与山脊线、山谷线（河道）应该相
互正交。地形图中冲沟、河床等处有时没有绘制等高线，应该根据标注的高程点等相
关信息，确定等高线大致的位置。
考古 GIS 项目中，一般只将水系、道路、居民地等地物要素进行矢量化，单独分
层处理。水系中的面水系与线水系、道路中的铁路与各种等级的公路、居民地中的楼
层数量等等，也都可以通过不同的属性值加以区别，以便在后续的分析中能够充分发
挥 GIS 技术的强大功能优势。考古遗址的位置、范围等信息可以在矢量化时作为独立
的一个图层，或根据遗址年代的不同分成几个图层。
各要素全部矢量化完毕之后，检查线条是否有遗漏、是否有违背等高线特性的地
方、等高线高程数值是否正确，以及进行坐标配准、坐标系转换（3°或 6°带）、地
形图接边处理等等。笔者一般使用 GEOWAY3.5 软件进行地形图数字化，矢量化完毕
再指定标准的图幅名称、比例尺和地形图中四个角点的位置，就可以将数字化的各要
素在 1954 年北京坐标系或 1980 西安坐标系中进行配准。如果使用其他软件进行矢量
化，可以根据坐标格网上的坐标数值，对矢量化后的数据进行纠正和校对。
进行 3°投影带与 6°投影带之间的数据转换，可以使同一研究区域中 1 ∶ 10000
（3°投影带）与 1 ∶ 50000（6°投影带）地形图中的要素统一在同一个的坐标系中，
转换时需要指定转换后投影带的带号。有的时候研究区域正好跨两个投影带，则需要
将其中一个投影带中的地形图数据转换到另外一个投影带之中，这样相邻投影带中的
图幅才能够相互拼接。
最后将全部数据输出成 AutoCAD 的 DXF 格式文件，如有可能最好直接转换为地
理信息系统等软件可以直接调用的 SHP 等格式文件。
