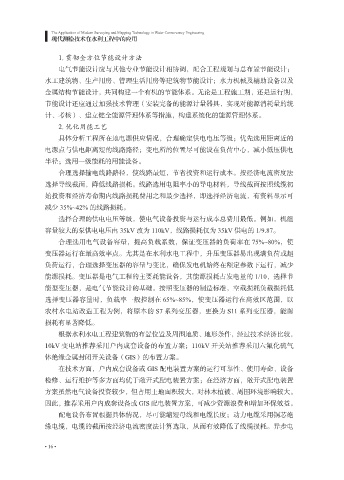

1. 贯彻全方位节能设计方法
电气节能设计应与其他专业节能设计相协调，配合工程规划与总布置节能设计；
水工建筑物、生产用房、管理生活用房等建筑物节能设计；水力机械及辅助设备以及
金属结构节能设计，共同构建一个有机的节能体系。无论是工程施工期，还是运行期，

节能设计还应通过加强技术管理（安装完备的能源计量器具，实现对能源消耗量的统
计、考核）、建立健全能源管理体系等措施，构建系统化的能源管理体系。
2. 优化用能工艺
具体分析工程所在地电源供应情况，合理确定供电电压等级；优先选用距离近的

电源点与供电距离短的线路路径；变电所的位置尽可能设在负荷中心，减小低压供电
半径；选用一级能耗的用能设备。
合理选择输电线路路径，使线路最短，节省投资和运行成本。按经济电流密度法

选择导线截面，降低线路损耗。线路选用电阻率小的导电材料，导线截面按照线缆初
始投资和经济寿命期内线路损耗费用之和最少选择，即选择经济电流，有资料显示可
减少 35%~42% 的线路损耗。
选择合理的供电电压等级，使电气设备投资与运行成本总费用最低。例如，机组
容量较大的泵供电电压由 35kV 改为 110kV，线路损耗仅为 35kV 供电的 1/9.87。

合理选用电气设备容量，提高负载系数，保证变压器的负荷率在 75%~80%，使
变压器运行在最高效率点。尤其是在水利水电工程中，升压变压器易出现满负荷或超
负荷运行，合理选择变压器的容量与变比，确保发电机始终在额定参数下运行，减少

能源损耗。变压器是电气工程的主要耗能设备，其能源损耗占发电量的 1/10，选择节
能型变压器，是电气节能设计的基础。按照变压器的制造标准，空载损耗负载损耗低
选择变压器容量时，负载率一般控制在 65%~85%，使变压器运行在高效区范围，以
农村水电站改造工程为例，将原本的 S7 系列变压器，更换为 S11 系列变压器，能源

损耗有显著降低。
根据水利水电工程建筑物的布置位置及周围地质、地形条件，经过技术经济比较，
10kV 变电站推荐采用户内成套设备的布置方案；110kV 开关站推荐采用六氟化硫气
体绝缘金属封闭开关设备（GIS）的布置方案。

在技术方面，户内成套设备或 GIS 配电装置方案的运行可靠性、使用寿命、设备
检修、运行维护等多方面均优于敞开式配电装置方案；在经济方面，敞开式配电装置
方案虽然电气设备投资较少，但占用土地面积较大，对林木植被、周围环境影响较大。
因此，推荐采用户内成套设备或 GIS 配电装置方案，可减少资源浪费和增加环保效益。

配电设备布置根据具体情况，尽可能缩短母线和电缆长度；动力电缆采用铜芯绝
缘电缆，电缆的截面按经济电流密度法计算选取，从而有效降低了线缆损耗。异步电
