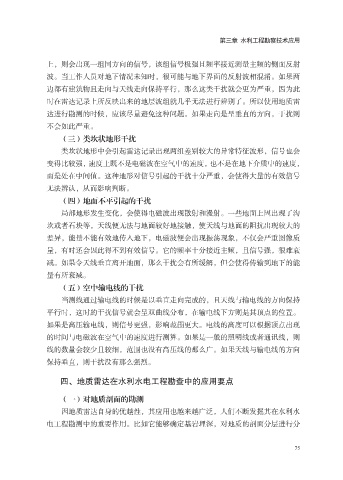

第三章 水利工程勘察技术应用

上，则会出现一组同方向的信号，该组信号极强且频率接近测量主频的侧面反射
波。当工作人员对地下情况未知时，很可能与地下界面的反射波相混淆。如果两
边都有建筑物且走向与天线走向保持平行，那么这类干扰就会更为严重，因为此

时在雷达记录上所反映出来的地层波组就几乎无法进行辨别了。所以使用地质雷
达进行勘测的时候，应该尽量避免这种问题。如果走向是呈垂直的方向，干扰则
不会如此严重。
（三）类坎状地形干扰

类坎状地形中会引起雷达记录出现两组差别较大的异常特征波形，信号也会
变得比较强，速度上既不是电磁波在空气中的速度，也不是在地下介质中的速度，
而是处在中间值。这种地形对信号引起的干扰十分严重，会使得大量的有效信号

无法辨认，从而影响判断。
（四）地面不平引起的干扰
局部地形发生变化，会使得电磁波出现散射和漫射。一些地面上因出现了沟
坎或者石块等，天线便无法与地面较好地接触，使天线与地面的阻抗出现较大的
差异，能量不能有效地传入地下，电磁波便会出现振荡现象，不仅会严重图像质

量，有时还会因此得不到有效信号。它的频率十分接近主频，且信号强，很难衰
减。如果令天线垂直离开地面，那么干扰会有所缓解，但会使得传输到地下的能
量有所衰减。

（五）空中输电线的干扰
当测线通过输电线的时候是以垂直走向完成的，且天线与输电线的方向保持
平行时，这时的干扰信号就会呈双曲线分布，在输电线下方则是其顶点的位置。
如果是高压输电线，则信号更强，影响范围更大。电线的高度可以根据顶点出现
的时间与电磁波在空气中的速度进行测算。如果是一般的照明线或者通讯线，则

线的数量会较少且较细，范围也没有高压线的那么广。如果天线与输电线的方向
保持垂直，则干扰没有那么强烈。

四、地质雷达在水利水电工程勘查中的应用要点

（一）对地质剖面的勘测
因地质雷达自身的优越性，其应用也越来越广泛，人们不断发掘其在水利水
电工程勘测中的重要作用。比如它能够确定基岩埋深，对地质的剖面分层进行分
