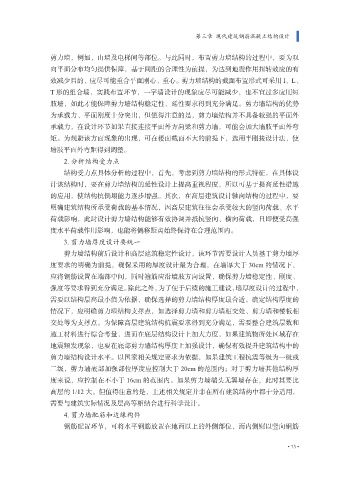

Page 83 - 现代建筑的结构设计分析与理论研究

第三章 现代建筑钢筋混凝土结构设计

剪力墙，例如，山墙及电梯间等部位。与此同时，布置剪力墙结构的过程中，要为双
向平面分布均匀提供保障，基于间距的合理性为前提，为达到地震作用扭转效应的有
效减少目的，应尽可能重合平面刚心、重心。剪力墙结构的截面布置形式可采用 I、L、
T 形的组合墙，实践布置环节，一字墙设计的现象应尽可能减少，也不宜过多应用短

肢墙，如此才能保障剪力墙结构稳定性、延性要求得到充分满足。剪力墙结构的优势
为承载力、平面刚度十分突出，但值得注意的是，剪力墙结构并不具备较强的平面外
承载力，在设计环节如果直接连接平面外方向梁和剪力墙，可能会加大墙肢平面外弯
矩。为规避该方面现象的出现，可在楼面截面不大的前提下，选用半刚接设计法，使

墙肢平面外弯距得到调整。
2. 分析结构受力点
结构受力点具体分析的过程中，首先，考虑到剪力墙结构的形式特征，在具体设

计该结构时，要在剪力墙结构的延性设计上提高重视程度，所以可基于提高延性措施
的应用，使结构抗倒塌能力逐步增强。其次，在高层建筑设计轴向结构的过程中，要
明确建筑结构所承受荷载的基本情况，因高层建筑往往会承受较大的竖向荷载、水平
荷载影响，此时设计剪力墙结构能够有效协调并抵抗竖向、横向荷载，且即便受高强
度水平荷载作用影响，也能将侧移距离始终保持在合理范围内。

3. 剪力墙厚度设计要统一
剪力墙结构前后设计和高层建筑稳定性设计，该环节需要设计人员基于剪力墙厚
度要求的明确为前提，确保采用的厚度设计最为合理，在墙厚大于 30cm 的情况下，

应将钢筋设置在端部中间，同时箍筋应沿墙肢方向设置，确保剪力墙稳定性、刚度、
强度等要求得到充分满足。除此之外，为了便于后续的施工建设，墙厚度设计的过程中，
需要以结构层高最小值为依据，确保选择的剪力墙结构厚度最合适。确定结构厚度的
情况下，应明确剪力墙结构支撑点，如选择剪力墙和剪力墙相交处、剪力墙和楼板相

交处等为支撑点。为保障高层建筑结构抗震要求得到充分满足，需要整合建筑层数和
施工材料进行综合考量，进而在底层结构设计上加大力度，如果建筑物所处区域存在
地震频发现象，也要在底部剪力墙结构厚度上加强设计，确保有效提升建筑结构中的
剪力墙结构设计水平。以国家相关规定要求为依据，如果建筑工程抗震等级为一级或

二级，剪力墙底部加强部位厚度应控制大于 20cm 的范围内；对于剪力墙其他结构厚
度来说，应控制在不小于 16cm 的范围内。如果剪力墙端头无翼墙存在，此时其要比
高层的 1/12 大。但值得注意的是，上述相关规定并非在所有建筑结构中都十分适用，
需要与建筑实际情况及层高等相结合进行科学设计。

4. 剪力墙配筋和边缘构件
钢筋配置环节，可将水平钢筋放置在地面以上的外侧部位，而内侧则以竖向钢筋

• 73 •
