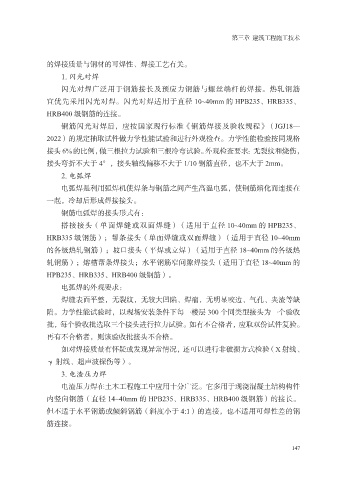

Page 155 - 建筑工程结构设计与施工探讨

第三章 建筑工程施工技术

的焊接质量与钢材的可焊性、焊接工艺有关。
1. 闪光对焊
闪光对焊广泛用于钢筋接长及预应力钢筋与螺丝端杆的焊接。热轧钢筋

宜优先采用闪光对焊。闪光对焊适用于直径 10~40mm 的 HPB235、HRB335、
HRB400 级钢筋的连接。
钢筋闪光对焊后，应按国家现行标准《钢筋焊接及验收规程》（JGJ18—
2022）的规定抽取试件做力学性能试验和进行外观检查。力学性能检验按同规格

接头 6% 的比例，做三根拉力试验和三根冷弯试验。外观检查要求：无裂纹和烧伤，
接头弯折不大于 4°，接头轴线偏移不大于 1/10 钢筋直径，也不大于 2mm。
2. 电弧焊
电弧焊是利用弧焊机使焊条与钢筋之间产生高温电弧，使钢筋熔化而连接在

一起，冷却后形成焊接接头。
钢筋电弧焊的接头形式有：
搭接接头（单面焊缝或双面焊缝）（适用于直径 10~40mm 的 HPB235、
HRB335 级钢筋）；帮条接头（单面焊缝或双面焊缝）（适用于直径 10~40mm

的各级热轧钢筋）；坡口接头（平焊或立焊）（适用于直径 18~40mm 的各级热
轧钢筋）；熔槽帮条焊接头；水平钢筋窄间隙焊接头（适用于直径 18~40mm 的
HPB235、HRB335、HRB400 级钢筋）。
电弧焊的外观要求：

焊缝表面平整，无裂纹，无较大凹陷、焊瘤，无明显咬边、气孔、夹渣等缺
陷。力学性能试验时，以现场安装条件下每一楼层 300 个同类型接头为一个验收
批，每个验收批选取三个接头进行拉力试验。如有不合格者，应取双份试件复验。
再有不合格者，则该验收批接头不合格。

如对焊接质量有怀疑或发现异常情况，还可以进行非破损方式检验（X 射线、
γ 射线、超声波探伤等）。
3. 电渣压力焊
电渣压力焊在土木工程施工中应用十分广泛。它多用于现浇混凝土结构构件

内竖向钢筋（直径 14~40mm 的 HPB235、HRB335、HRB400 级钢筋）的接长。
但不适于水平钢筋或倾斜钢筋（斜度小于 4:1）的连接，也不适用可焊性差的钢
筋连接。

147
