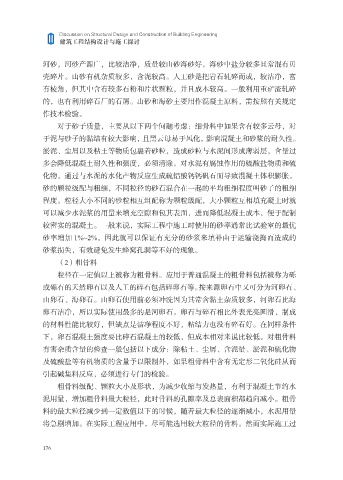

Page 184 - 建筑工程结构设计与施工探讨

Discussion on Structural Design and Construction of Building Engineering
建筑工程结构设计与施工探讨

河砂，河砂产源广，比较洁净，质量较山砂海砂好。海砂中盐分较多且常混有贝
壳碎片。山砂有机杂质较多，含泥较高。人工砂是把岩石轧碎而成，较洁净，富
有棱角，但其中含有较多石粉和片状颗粒，并且成本较高。一般利用重矿渣轧碎

的，也有利用碎石厂的石屑。山砂和海砂主要用作混凝土原料，需按照有关规定
作技术检验。
对于砂子质量，主要从以下两个问题考虑：细骨料中如果含有较多云母，对
于泥与砂子的黏结有较大影响，且黑云母易于风化，影响混凝土和砂浆的耐久性。

淤泥、尘屑以及粘土等物质包裹着砂粒，造成砂粒与水泥间形成薄弱层，含量过
多会降低混凝土耐久性和强度，必须清除。对水泥有腐蚀作用的硫酸盐物质和硫
化物，通过与水泥的水化产物反应生成硫铝酸钙钙矾石而导致混凝土体积膨胀。
砂的颗粒级配与粗细，不同粒径的砂石混合在一起的平均粗细程度叫砂子的粗细

程度。粒径大小不同的砂粒相互组配称为颗粒级配，大小颗粒互相填充凝土时就
可以减少水泥浆的用量来填充空隙和包其表面，进而降低混凝土成本，便于配制
较密实的混凝土。一般来说，实际工程中施工时使用的砂率通常比试验室的最优
砂率增加 1%~2%，因此就可以保证有充分的砂浆来填补由于运输浇捣而造成的

砂浆损失，有效避免发生蜂窝孔洞等不好的现象。
（2）粗骨料
粒径在一定值以上被称为粗骨料。应用于普通混凝土的粗骨料包括被称为砾
或砾石的天然卵石以及人工的碎石包括碎卵石等。按来源卵石中又可分为河卵石、

山卵石、海卵石。山卵石使用前必须冲洗因为其常含黏土杂质较多，河卵石比海
卵石洁净，所以实际使用最多的是河卵石。卵石与碎石相比外表光亮圆滑，制成
的材料性能比较好，但缺点是洁净程度不好，粘结力也没有碎石好。在同样条件
下，卵石混凝土强度要比碎石混凝土的较低，但成本相对来说比较低。对粗骨料

有害杂质含量的检查一般包括以下成分：除粘土、尘屑、含泥量、淤泥和硫化物
及硫酸盐等有机物质的含量予以限制外，如果粗骨料中含有无定形二氧化硅从而
引起碱集料反应，必须进行专门的检验。
粗骨料级配、颗粒大小及形状，为减少收缩与发热量，有利于混凝土节约水

泥用量，增加粗骨料最大粒径，此时骨料的孔隙率及总表面积都趋向减小。粗骨
料的最大粒径减少到一定数值以下的时候，随着最大粒径的逐渐减小，水泥用量
将急剧增加。在实际工程应用中，尽可能选用较大粒径的骨料。然而实际施工过

176
