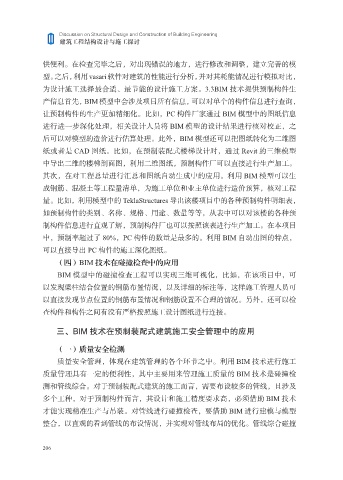

建筑工程结构设计与施工探讨

供便利。在检查完毕之后，对出现错误的地方，进行修改和调整，建立完善的模
型。之后，利用 vasari 软件对建筑的性能进行分析，并对其耗能情况进行模拟对比，
为设计施工选择最合适、最节能的设计施工方案。3.3BIM 技术提供预制构件生

产信息首先，BIM 模型中会涉及项目所有信息，可以对单个的构件信息进行查询，
让预制构件的生产更加精细化。比如，PC 构件厂家通过 BIM 模型中的图纸信息
进行进一步深化处理，相关设计人员将 BIM 模型的设计结果进行核对校正，之
后可以对模型的造价进行估算处理。此外，BIM 模型还可以把图纸转化为二维图

纸或者是 CAD 图纸。比如，在预制装配式楼梯设计时，通过 Revit 的三维模型
中导出二维的楼梯剖面图，利用二维图纸，预制构件厂可以直接进行生产加工。
其次，在对工程总量进行汇总和图纸自动生成中的应用。利用 BIM 模型可以生
成钢筋、混凝土等工程量清单，为施工单位和业主单位进行造价预算，核对工程

量。比如，利用模型中的 TeklaStructures 导出该楼项目中的各种预制构件明细表，
如预制构件的类别、名称、规格、用途、数量等等，从表中可以对该楼的各种预
制构件信息进行直观了解，预制构件厂也可以按照该表进行生产加工。在本项目
中，预制率超过了 80%，PC 构件的数量是最多的。利用 BIM 自动出图的特点，

可以直接导出 PC 构件的施工深化图纸。
（四）BIM 技术在碰撞检查中的应用
BIM 模型中的碰撞检查工程可以实现三维可视化，比如，在该项目中，可
以发现梁柱结合位置的钢筋布置情况，以及详细的标注等，这样施工管理人员可

以直接发现节点位置的钢筋布置情况和钢筋设置不合理的情况。另外，还可以检
查构件和构件之间有没有严格按照施工设计图纸进行连接。

三、BIM 技术在预制装配式建筑施工安全管理中的应用

（一）质量安全检测
质量安全管理，体现在建筑管理的各个环节之中。利用 BIM 技术进行施工
质量管理具有一定的便利性，其中主要用来管理施工质量的 BIM 技术是碰撞检
测和管线综合。对于预制装配式建筑的施工而言，需要布设较多的管线，且涉及

多个工种，对于预制构件而言，其设计和施工精度要求高，必须借助 BIM 技术
才能实现精准生产与吊装。对管线进行碰撞检查，要借助 BIM 进行建模与模型
整合，以直观的看到管线的布设情况，并实现对管线布局的优化。管线综合碰撞
