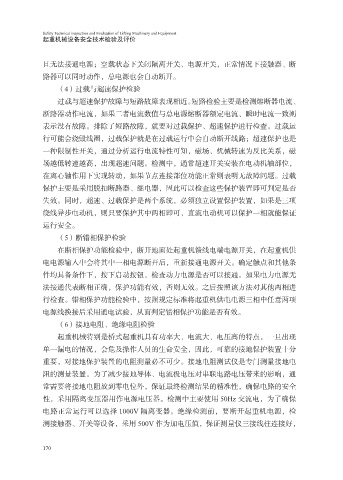

Page 178 - 起重机械设备安全技术检验及评价

Safety Technical inspection and Evaluation of Lifting Machinery and Equipment
起重机械设备安全技术检验及评价

且无法接通电源；空载状态下关闭隔离开关、电源开关，正常情况下接触器、断
路器可以同时动作，总电源也会自动断开。
（4）过载与超速保护检验

过载与超速保护故障与短路故障表现相近。短路检验主要是检测熔断器电流、
断路器动作电流，如果二者电流数值与总电源熔断器额定电流、瞬时电流一致则
表示没有故障。排除了短路故障，就要对过载保护、超速保护进行检查。过载运
行可能会烧毁线圈，过载保护就是在过载运行中会自动断开线路；超速保护也是

一种限制性开关，通过分析运行电流特性可知，磁场、机械转速为反比关系，磁
场越低转速越高，出现超速问题。检测中，通常超速开关安装在电动机轴部位，
在离心轴作用下实现转动，如果节点连接部位功能正常则表明无故障问题。过载
保护主要是采用脱扣断路器、继电器，因此可以检查这些保护装置即可判定是否

失效。同时，超速、过载保护是两个系统，必须独立设置保护装置，如果是三项
绕线异步电动机，则只要保护其中两相即可，直流电动机可以保护一相就能保证
运行安全。
（5）断错相保护检验

在断相保护功能检验中，断开地面处起重机馈线电端电源开关，在起重机供
电电源输入中会将其中一相电源断开后，重新接通电源开关。确定触点和其他条
件均具备条件下，按下启动按钮，检查动力电源是否可以接通。如果电力电源无
法接通代表断相正确，保护功能有效，否则无效。之后按照该方法对其他两相进

行检查。错相保护功能检验中，按照规定标准将起重机供电电源三相中任意两项
电源线换接后采用通电试验，从而判定错相保护功能是否有效。
（6）接地电阻、绝缘电阻检验
起重机械特别是桥式起重机具有功率大、电流大、电压高的特点，一旦出现

单一漏电的情况，会危及操作人员的生命安全，因此，可靠的接地保护装置十分
重要，对接地保护装置的电阻测量必不可少。接地电阻测试仪是专门测量接地电
阻的测量装置。为了减少接地导体、电流极电压对串联电路电压带来的影响，通
常需要将接地电阻放到零电位外，保证最终检测结果的精准性，确保电路的安全

性，采用隔离变压器用作电源电压器。检测中主要使用 50Hz 交流电，为了确保
电路正常运行可以选择 1000V 隔离变器。绝缘检测前，要断开起重机电源，检
测接触器、开关等设备，采用 500V 作为加电压值，保证测量仪三接线柱连接好，
