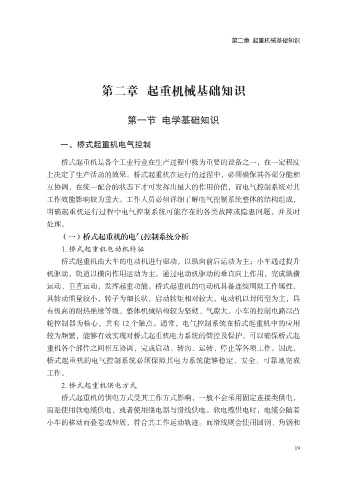

第二章 起重机械基础知识

第二章 起重机械基础知识

第一节 电学基础知识

一、桥式起重机电气控制

桥式起重机是各个工业行业在生产过程中极为重要的设备之一，在一定程度
上决定了生产活动的效果。桥式起重机在运行的过程中，必须确保其各部分能相
互协调，在统一配合的状态下才可发挥出最大的作用价值，而电气控制系统对其

工作效能影响较为重大。工作人员必须详细了解电气控制系统整体的结构组成，
明确起重机运行过程中电气控制系统可能存在的各类故障或隐患问题，并及时
处理。
（一）桥式起重机的电气控制系统分析
1. 桥式起重机电动机特征

桥式起重机由大车的电动机进行驱动，以纵向前后运动为主；小车通过提升
机驱动，轨道以横向作用运动为主。通过电动机驱动的垂直向上作用，完成纵横
运动、垂直运动，发挥起重功能。桥式起重机的电动机具备连续周期工作属性，

其转动惯量较小，转子为细长状，启动转矩相对较大，电动机以封闭型为主，具
有极高的耐热绝缘等级，整体机械结构较为坚硬、气隙大。小车的控制电路以凸
轮控制器为核心，共有 12 个触点。通常，电气控制系统在桥式起重机中的应用
较为频繁，能够有效实现对桥式起重机电力系统的管控及保护，可以确保桥式起
重机各个部件之间相互协调，完成启动、转向、运转、停止等各项工作。因此，

桥式起重机的电气控制系统必须保障其电力系统能够稳定、安全、可靠地完成
工作。
2. 桥式起重机供电方式

桥式起重机的供电方式受其工作方式影响，一般不会采用固定连接类供电，
而是使用软电缆供电，或者使用继电器与滑线供电。软电缆供电时，电缆会随着
小车的移动而叠卷或伸展，符合其工作运动轨迹。而滑线则会使用圆钢、角钢和
