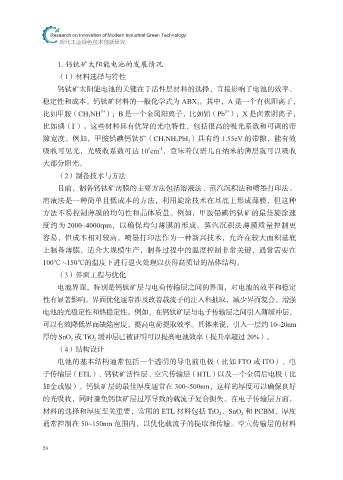

Page 74 - 现代工业绿色技术创新研究

Research on Innovation of Modern Industrial Green Technology
现代工业绿色技术创新研究

1. 钙钛矿太阳能电池的发展情况
（1）材料选择与特性
钙钛矿太阳能电池的关键在于活性层材料的选择，直接影响了电池的效率、

稳定性和成本。钙钛矿材料的一般化学式为 ABX 3 。其中，A 是一个有机阳离子，
2+
3+
比如甲胺（CH 3 NH ）；B 是一个金属阳离子，比如铅（Pb ）；X 是卤素阴离子，
-
比如碘（I ）。这些材料具有优异的光电特性，包括很高的吸光系数和可调的带
隙宽度。例如，甲胺铅碘钙钛矿（CH 3 NH 3 PbI 3 ）具有约 1.55eV 的带隙，能有效
-1
5
吸收可见光，光吸收系数可达 10 cm ，意味着仅需几百纳米的薄层就可以吸收
大部分阳光。
（2）制备技术与方法
目前，制备钙钛矿薄膜的主要方法包括溶液法、蒸汽沉积法和喷墨打印法。

溶液法是一种简单且低成本的方法，利用旋涂技术在基底上形成薄膜，但这种
方法不易控制薄膜的均匀性和晶体质量。例如，甲胺铅碘钙钛矿的最佳旋涂速
度约为 2000~4000rpm，以确保均匀薄膜的形成。蒸汽沉积法薄膜质量控制更
容易，但成本相对较高。喷墨打印法作为一种新兴技术，允许在较大面积基底

上制备薄膜，适合大规模生产，制备过程中的温度控制非常关键，通常需要在
100℃ ~150℃的温度下进行退火处理以获得高质量的晶体结构。
（3）界面工程与优化
电池界面，特别是钙钛矿层与电荷传输层之间的界面，对电池的效率和稳定

性有显著影响。界面优化通常涉及改善载流子的注入和抽取，减少界面复合，增强
电池的光稳定性和热稳定性。例如，在钙钛矿层与电子传输层之间引入薄缓冲层，
可以有效降低界面缺陷密度，提高电荷提取效率。具体来说，引入一层约 10~20nm
厚的 SnO 2 或 TiO 2 缓冲层已被证明可以提高电池效率（提升率超过 20%）。

（4）结构设计
电池的基本结构通常包括一个透明的导电前电极（比如 FTO 或 ITO）、电
子传输层（ETL）、钙钛矿活性层、空穴传输层（HTL）以及一个金属后电极（比
如金或银）。钙钛矿层的最佳厚度通常在 300~500nm，这样的厚度可以确保良好

的光吸收，同时避免钙钛矿层过厚导致的载流子复合损失。在电子传输层方面，
材料的选择和厚度至关重要，常用的 ETL 材料包括 TiO 2 、SnO 2 和 PCBM，厚度
通常控制在 50~150nm 范围内，以优化载流子的提取和传输。空穴传输层的材料

56
