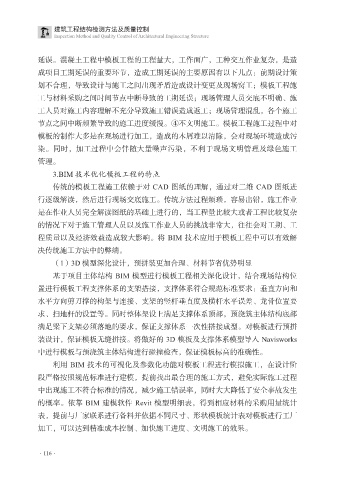

延误。混凝土工程中模板工程的工程量大，工作面广，工种交互作业复杂，是造
成项目工期延误的重要环节，造成工期延误的主要原因有以下几点：前期设计策
划不合理，导致设计与施工之间出现矛盾造成设计变更及现场窝工；模板工程施

工与材料采购之间时间节点中断导致的工期延误；现场管理人员交底不明确、施
工人员对施工内容理解不充分导致施工错误造成返工；现场管理混乱，各个施工
节点之间中断频繁导致的施工进度缓慢。④不文明施工。模板工程施工过程中对
模板的制作大多是在现场进行加工，造成的木屑难以清除，会对现场环境造成污

染。同时，加工过程中会伴随大量噪声污染，不利于现场文明管理及绿色施工
管理。
3.BIM 技术优化模板工程的特点
传统的模板工程施工依赖于对 CAD 图纸的理解，通过对二维 CAD 图纸进

行逐级解读，然后进行现场交底施工。传统方法过程烦琐，容易出错，施工作业
是在作业人员完全解读图纸的基础上进行的，当工程量比较大或者工程比较复杂
的情况下对于施工管理人员以及施工作业人员的挑战非常大，往往会对工期、工
程质量以及经济效益造成较大影响。将 BIM 技术应用于模板工程中可以有效解

决传统施工方法中的弊端。
（1）3D 模型深化设计，预拼装更加合理、材料节省优势明显
基于项目主体结构 BIM 模型进行模板工程相关深化设计，结合现场结构位
置进行模板工程支撑体系的支架搭接，支撑体系符合规范标准要求：垂直方向和

水平方向剪刀撑的构架与连接、支架的竖杆垂直度及横杆水平误差、龙骨位置要
求、扫地杆的设置等。同时整体架设上满足支撑体系顶部，预浇筑主体结构底部
满足梁下支架必须落地的要求，保证支撑体系一次性搭接成型。对模板进行预拼
装设计，保证模板无缝拼接。将做好的 3D 模板及支撑体系模型导入 Navisworks

中进行模板与预浇筑主体结构进行碰撞检查，保证模板标高的准确性。
利用 BIM 技术的可视化及参数化功能对模板工程进行模拟施工，在设计阶
段严格按照规范标准进行建模，提前找出最合理的施工方式，避免实际施工过程
中出现施工不符合标准的情况，减少施工错误率，同时大大降低了安全事故发生

的概率。依靠 BIM 建模软件 Revit 模型明细表，得到相应材料的采购用量统计
表，提前与厂家联系进行备料并依据不同尺寸、形状模板统计表对模板进行工厂
加工，可以达到精准成本控制、加快施工进度、文明施工的效果。
