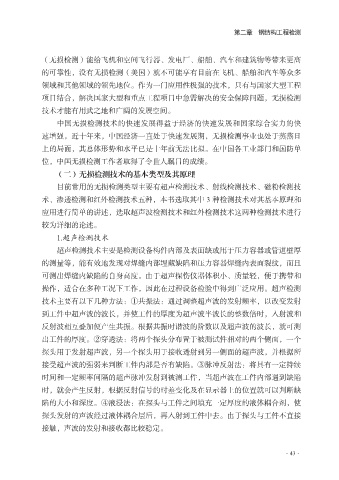

Page 55 - 建筑工程结构检测方法及质量控制

第二章 钢结构工程检测

（无损检测）能给飞机和空间飞行器、发电厂、船舶、汽车和建筑物等带来更高
的可靠性，没有无损检测（美国）就不可能享有目前在飞机、船舶和汽车等众多
领域和其他领域的领先地位。作为一门应用性极强的技术，只有与国家大型工程

项目结合，解决国家大型和重点工程项目中急需解决的安全保障问题，无损检测
技术才能有用武之地和广阔的发展空间。
中国无损检测技术的快速发展得益于经济的快速发展和国家综合实力的快
速增强。近十年来，中国经济一直处于快速发展期，无损检测事业也处于蒸蒸日

上的局面，其总体形势和水平已是十年前无法比拟。在中国各工业部门和国防单
位，中国无损检测工作者取得了令世人瞩目的成绩。
（二）无损检测技术的基本类型及其原理
目前常用的无损检测类型主要有超声检测技术、射线检测技术、磁粉检测技

术、渗透检测和红外检测技术五种，本书选取其中 3 种检测技术对其基本原理和
应用进行简单的讲述，选取超声波检测技术和红外检测技术这两种检测技术进行
较为详细的论述。
1.超声检测技术

超声检测技术主要是检测设备构件内部及表面缺或用于压力容器或管道壁厚
的测量等，能有效地发现对焊缝内部埋藏缺陷和压力容器焊缝内表面裂纹，而且
可测出焊缝内缺陷的自身高度。由于超声探伤仪器体积小、质量轻，便于携带和
操作，适合在多种工况下工作，因此在过程设备检验中得到广泛应用。超声检测

技术主要有以下几种方法：①共振法：通过调整超声波的发射频率，以改变发射
到工件中超声波的波长，并使工件的厚度为超声波半波长的整数倍时，入射波和
反射波相互叠加便产生共振。根据共振时谐波的阶数以及超声波的波长，就可测
出工件的厚度。②穿透法：将两个探头分布置于被测试件相对的两个侧面，一个

探头用于发射超声波，另一个探头用于接收透射到另一侧面的超声波，并根据所
接受超声波的强弱来判断工件内部是否有缺陷。③脉冲反射法：将具有一定持续
时间和一定频率间隔的超声脉冲发射到被测工件，当超声波在工件内部遇到缺陷
时，就会产生反射，根据反射信号的时差变化及在显示器上的位置就可以判断缺

陷的大小和深度。④液浸法：在探头与工件之间填充一定厚度的液体耦合剂，使
探头发射的声波经过液体耦合层后，再入射到工件中去。由于探头与工件不直接
接触，声波的发射和接收都比较稳定。

·43·
