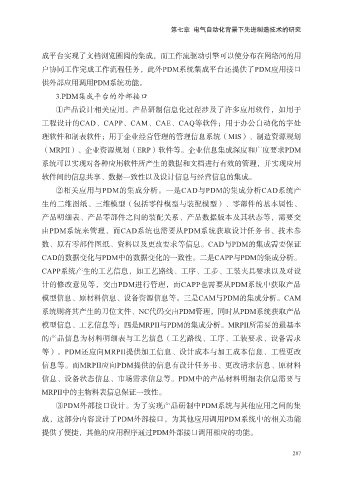

第七章 电气自动化背景下先进制造技术的研究

成平台实现了文档浏览圈阅的集成，而工作流驱动引擎可以使分布在网络间的用

户协同工作完成工作流程任务，此外PDM系统集成平台还提供了PDM应用接口
供外部应用调用PDM系统功能。
3.PDM集成平台的外部接口

①产品设计相关应用。产品研制信息化过程涉及了许多应用软件，如用于
工程设计的CAD、CAPP、CAM、CAE、CAQ等软件；用于办公自动化的字处

理软件和制表软件；用于企业经营管理的管理信息系统（MIS）、制造资源规划
（MRPII）、企业资源规划（ERP）软件等。企业信息集成深度和广度要求PDM
系统可以实现对各种应用软件所产生的数据和文档进行有效的管理，并实现应用

软件间的信息共享、数据一致性以及设计信息与经营信息的集成。
②相关应用与PDM的集成分析。一是CAD与PDM的集成分析CAD系统产
生的二维图纸、三维模型（包括零件模型与装配模型）、零部件的基本属性、

产品明细表、产品零部件之间的装配关系、产品数据版本及其状态等，需要交
由PDM系统来管理，而CAD系统也需要从PDM系统获取设计任务书、技术参
数、原有零部件图纸、资料以及更改要求等信息。CAD与PDM的集成需要保证

CAD的数据变化与PDM中的数据变化的一致性。二是CAPP与PDM的集成分析。
CAPP系统产生的工艺信息，如工艺路线、工序、工步、工装夹具要求以及对设

计的修改意见等，交由PDM进行管理，而CAPP也需要从PDM系统中获取产品
模型信息、原材料信息、设备资源信息等。三是CAM与PDM的集成分析。CAM
系统则将其产生的刀位文件、NC代码交由PDM管理，同时从PDM系统获取产品

模型信息、工艺信息等；四是MRPII与PDM的集成分析。MRPII所需要的最基本
的产品信息为材料明细表与工艺信息（工艺路线、工序、工装要求、设备需求

等）。PDM还应向MRPII提供加工信息、设计成本与加工成本信息、工程更改
信息等。而MRPII应向PDM提供的信息有设计任务书、更改请求信息、原材料
信息、设备状态信息、市场需求信息等。PDM中的产品材料明细表信息需要与

MRPII中的主物料表信息保证一致性。
③PDM外部接口设计。为了实现产品研制中PDM系统与其他应用之间的集

成，这部分内容设计了PDM外部接口，为其他应用调用PDM系统中的相关功能
提供了便捷，其他的应用程序通过PDM外部接口调用相应的功能。
