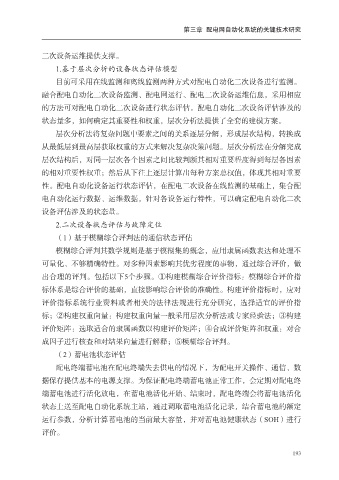

Page 201 - 配电网及其自动化技术研究

第三章 配电网自动化系统的关键技术研究

二次设备运维提供支撑。

1.基于层次分析的设备状态评估模型
目前可采用在线监测和离线监测两种方式对配电自动化二次设备进行监测。
融合配电自动化二次设备监测、配电网运行、配电二次设备运维信息，采用相应
的方法可对配电自动化二次设备进行状态评估。配电自动化二次设备评估涉及的

状态量多，如何确定其重要性和权重，层次分析法提供了全套的建模方案。
层次分析法将复杂问题中要素之间的关系逐层分解，形成层次结构，转换成
从最低层到最高层获取权重的方式来解决复杂决策问题。层次分析法在分解完成

层次结构后，对同一层次各个因素之间比较判断其相对重要程度得到每层各因素
的相对重要性权重；然后从下往上逐层计算出每种方案总权值，体现其相对重要
性。配电自动化设备运行状态评估，在配电二次设备在线监测的基础上，集合配
电自动化运行数据、运维数据，针对各设备运行特性，可以确定配电自动化二次

设备评估涉及的状态量。
2.二次设备状态评估与故障定位
（1）基于模糊综合评判法的通信状态评估

模糊综合评判其数学规则是基于模糊集的概念，应用隶属函数表达和处理不
可量化、不够精确特性。对多种因素影响其优劣程度的事物，通过综合评价，做
出合理的评判。包括以下5个步骤。①构建模糊综合评价指标：模糊综合评价指

标体系是综合评价的基础，直接影响综合评价的准确性。构建评价指标时，应对
评价指标系统行业资料或者相关的法律法规进行充分研究，选择适宜的评价指
标；②构建权重向量：构建权重向量一般采用层次分析法或专家经验法；③构建

评价矩阵：选取适合的隶属函数以构建评价矩阵；④合成评价矩阵和权重：对合
成因子进行核查和对结果向量进行解释；⑤模糊综合评判。
（2）蓄电池状态评估
配电终端蓄电池在配电终端失去供电的情况下，为配电开关操作、通信、数

据保存提供基本的电源支撑。为保证配电终端蓄电池正常工作，会定期对配电终
端蓄电池进行活化放电，在蓄电池活化开始、结束时，配电终端会将蓄电池活化
状态上送至配电自动化系统主站，通过调取蓄电池活化记录，结合蓄电池的额定

运行参数，分析计算蓄电池的当前最大容量，并对蓄电池健康状态（SOH）进行
评价。

193
