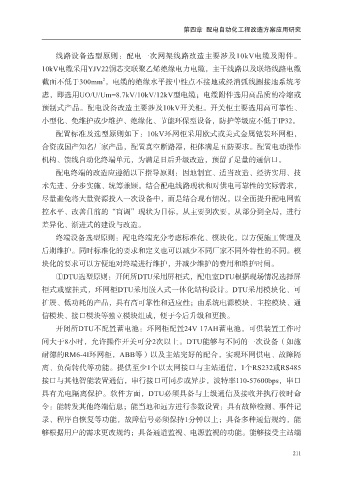

第四章 配电自动化工程改造方案应用研究

线路设备选型原则：配电一次网架线路改造主要涉及10kV电缆及附件。

10kV电缆采用YJV22铜芯交联聚乙烯绝缘电力电缆，主干线路以及联络线路电缆
2
截面不低于300mm ，电缆的绝缘水平按中性点不接地或经消弧线圈接地系统考
虑，即选用UO/U/Um=8.7kV/10kV/12kV型电缆；电缆附件选用高品质的冷缩或
预制式产品。配电设备改造主要涉及10kV开关柜。开关柜主要选用高可靠性、

小型化、免维护或少维护、绝缘化、节能环保型设备，防护等级应不低于IP32。
配置标准及选型原则如下：10kV环网柜采用欧式或美式金属铠装环网柜，
合资或国产知名厂家产品，配置真空断路器，柜体满足五防要求。配置电动操作

机构、馈线自动化终端单元，为满足日后升级改造，预留了足量的通信口。
配电终端的改造应遵循以下指导原则：因地制宜、适当改造、经济实用、技
术先进、分步实施、统筹兼顾。结合配电线路现状和对供电可靠性的实际需求，
尽量避免将大量资源投入一次设备中，而是结合现有情况，以全面提升配电网监

控水平、改善目前的“盲调”现状为目标，从主要到次要，从部分到全局，进行
差异化、渐进式的建设与改造。
终端设备选型原则：配电终端充分考虑标准化、模块化，以方便施工管理及

后期维护。同时标准化的要求和定义也可以减少不同厂家不同外特性的不同。模
块化的要求可以方便地对终端进行维护，并减少维护的费用和维护时间。
①DTU选型原则：开闭所DTU采用屏柜式，配电室DTU根据现场情况选择屏

柜式或壁挂式，环网柜DTU采用嵌入式一体化结构设计。DTU采用模块化、可
扩展、低功耗的产品，具有高可靠性和适应性；由系统电源模块、主控模块、通
信模块、接口模块等独立模块组成，便于今后升级和更换。

开闭所DTU不配置蓄电池：环网柜配置24V 17AH蓄电池，可供装置工作时
间大于8小时，允许操作开关可分2次以上。DTU能够与不同的一次设备（如施
耐德的RM6-4I环网柜，ABB等）以及主站完好的配合，实现环网供电、故障隔
离、负荷转代等功能。提供至少1个以太网接口与主站通信，1个RS232或RS485

接口与其他智能装置通信，串行接口可同步或异步，波特率110-57600bps，串口
具有光电隔离保护。软件方面，DTU必须具备与上级通信及接收并执行校时命
令：能转发其他终端信息；能当地和远方进行参数设置：具有故障检测、事件记

录、程序自恢复等功能，故障信号必须保持1分钟以上；具备多种通信规约，能
够根据用户的需求更改规约；具备通道监视、电源监视的功能。能够接受主站端

211
