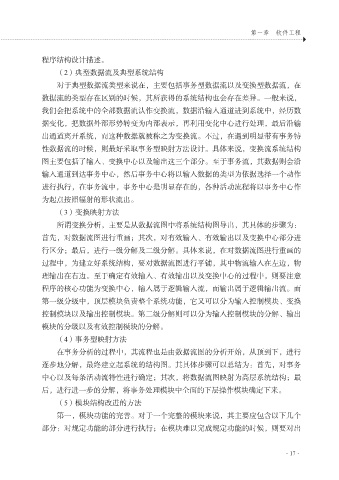

第一章 软件工程

程序结构设计描述。
（2）典型数据流及典型系统结构
对于典型数据流类型来说在，主要包括事务型数据流以及变换型数据流，在

数据流的类型存在区别的时候，其所获得的系统结构也会存在差异。一般来说，
我们会把系统中的全部数据流认作变换流，数据沿输入通道进到系统中，经历数
据变化，把数据外部形势转变为内部表示，再利用变化中心进行处理，最后沿输
出通道离开系统，而这种数据就被称之为变换流。不过，在遇到明显带有事务特

性数据流的时候，则最好采取事务型映射方法设计。具体来说，变换流系统结构
图主要包括了输入、变换中心以及输出这三个部分。至于事务流，其数据则会沿
输入通道到达事务中心，然后事务中心将以输入数据的类型为依据选择一个动作
进行执行，在事务流中，事务中心是明显存在的，各种活动流程将以事务中心作

为起点按照辐射的形状流出。
（3）变换映射方法
所谓变换分析，主要是从数据流图中将系统结构图导出，其具体的步骤为：
首先，对数据流图进行重画；其次，对有效输入、有效输出以及变换中心部分进

行区分；最后，进行一级分解及二级分解。具体来说，在对数据流图进行重画的
过程中，为建立好系统结构，要对数据流图进行平铺，其中物流输入在左边，物
理输出在右边。至于确定有效输入、有效输出以及变换中心的过程中，则要注意
程序的核心功能为变换中心，输入属于逻辑输入流，而输出属于逻辑输出流。而

第一级分级中，顶层模块负责整个系统功能，它又可以分为输入控制模块、变换
控制模块以及输出控制模块。第二级分解则可以分为输入控制模块的分解、输出
模块的分级以及有效控制模块的分解。
（4）事务型映射方法

在事务分析的过程中，其流程也是由数据流图的分析开始，从顶到下，进行
逐步地分解，最终建立起系统的结构图。其具体步骤可以总结为：首先，对事务
中心以及每条活动流特性进行确定；其次，将数据流图映射为高层系统结构；最
后，进行进一步的分解，将事务处理模块中全面的下层操作模块确定下来。

（5）模块结构改进的方法
第一，模块功能的完善。对于一个完整的模块来说，其主要应包含以下几个
部分：对规定功能的部分进行执行；在模块难以完成规定功能的时候，则要对出

·17·
