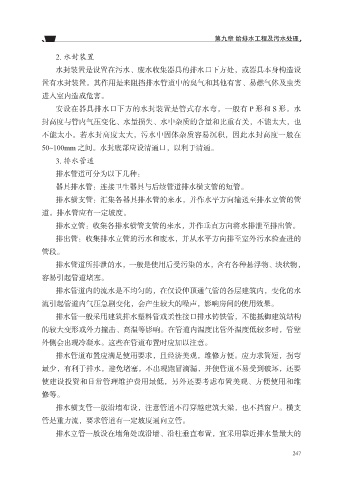

Page 259 - 新形势下环境影响评价与环境保护研究
P. 259
第九章 给排水工程及污水处理
2. 水封装置
水封装置是设置在污水、废水收集器具的排水口下方处，或器具本身构造设
置有水封装置。其作用是来阻挡排水管道中的臭气和其他有害、易燃气体及虫类
进入室内造成危害。
安设在器具排水口下方的水封装置是管式存水弯，一般有 P 形和 S 形。水
封高度与管内气压变化、水量损失、水中杂质的含量和比重有关，不能太大，也
不能太小。若水封高度太大，污水中固体杂质容易沉积，因此水封高度一般在
50~100mm 之间。水封底部应设清通口，以利于清通。
3. 排水管道
排水管道可分为以下几种：
器具排水管：连接卫生器具与后续管道排水横支管的短管。
排水横支管：汇集各器具排水管的来水，并作水平方向输送至排水立管的管
道。排水管应有一定坡度。
排水立管：收集各排水横管支管的来水，并作垂直方向将水排泄至排出管。
排出管：收集排水立管的污水和废水，并从水平方向排至室外污水检查进的
管段。
排水管道所排泄的水，一般是使用后受污染的水，含有各种悬浮物、块状物，
容易引起管道堵塞。
排水管道内的流水是不均匀的，在仅设伸顶通气管的各层建筑内，变化的水
流引起管道内气压急剧变化，会产生较大的噪声，影响房间的使用效果。
排水管一般采用建筑排水塑料管或柔性接口排水铸铁管，不能抵御建筑结构
的较大变形或外力撞击、高温等影响。在管道内温度比管外温度低较多时，管壁
外侧会出现冷凝水。这些在管道布置时应加以注意。
排水管道布置应满足使用要求，且经济美观，维修方便。应力求简短，拐弯
最少，有利于排水，避免堵塞，不出现跑冒滴漏，并使管道不易受到破坏，还要
使建设投资和日常管理维护费用最低，另外还要考虑布置美观、方便使用和维
修等。
排水横支管一般沿墙布设，注意管道不得穿越建筑大梁，也不挡窗户。横支
管是重力流，要求管道有一定坡度通向立管。
排水立管一般设在墙角处或沿墙、沿柱垂直布置，宜采用靠近排水量最大的
