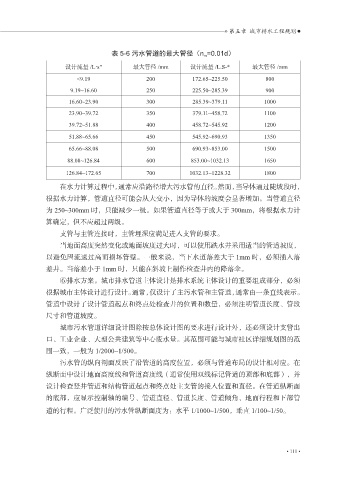

» 第五章 城市排水工程规划

表 5-6 污水管道的最大管径（n m =0.01d）
设计流量 /L·s" 最大管径 /mm 设计流量 /L.S-* 最大管径 /mm
<9.19 200 172.65~225.50 800

9.19~16.60 250 225.50~285.39 900
16.60~23.90 300 285.39~379.11 1000
23.90~39.72 350 379.11~458.72 1100
39.72~51.88 400 458.72~545.92 1200

51.88~65.66 450 545.92~690.93 1350
65.66~88.08 500 690.93~853.00 1500
88.08~126.84 600 853.00~1032.13 1650
126.84~172.65 700 1032.13~1228.32 1800

在水力计算过程中，通常应沿路径增大污水管的直径。然而，当导体通过陡坡段时，
根据水力计算，管道直径可能会从大变小，因为导体的坡度会显著增加。当管道直径

为 250~300mm 时，只能减少一级。如果管道直径等于或大于 300mm，将根据水力计
算确定，但不应超过两级。
支管与主管连接时，主管埋深应满足进入支管的要求。
当地面高度突然变化或地面坡度过大时，可以使用跌水井采用适当的管道坡度，

以避免因流速过高而损坏管壁。一般来说，当下水道落差大于 1mm 时，必须插入落
差井。当落差小于 1mm 时，只能在斜坡上制作检查井内的降落伞。
⑥排水方案。城市排水管道主体设计是排水系统主体设计的重要组成部分，必须
根据城市主体设计进行设计。通常，仅设计了主污水管和主管道，通常由一条直线表示。

管道中设计了设计管道起点和终点处检查井的位置和数量，必须注明管道长度、管段
尺寸和管道坡度。
城市污水管道详细设计图除按总体设计图的要求进行设计外，还必须设计支管出
口、工业企业、大型公共建筑等中心废水量。其范围可能与城市社区详细规划图的范

围一致，一般为 1/2000~1/500。
污水管的纵向剖面反映了沿管道的高度位置，必须与管道布局的设计相对应。在
纵断面中设计地面高度线和管道高度线（通常使用双线标记管道的顶部和底部），并
设计检查竖井管道和结构管道起点和终点处主支管的接入位置和直径。在管道纵断面

的底部，应显示控制轴的编号、管道直径、管道长度、管道倾角、地面行程和下部管
道的行程。广泛使用的污水管纵断面度为：水平 1/1000~1/500，垂直 1/100~1/50。

• 111 •
