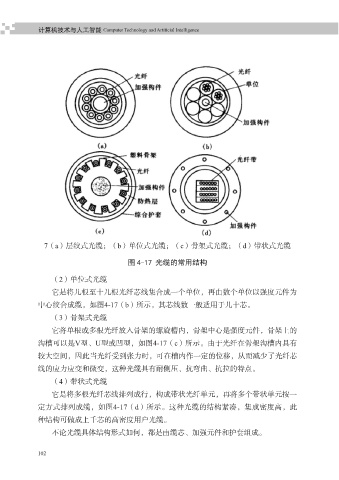

7（a）层绞式光缆；（b）单位式光缆；（c）骨架式光缆；（d）带状式光缆
图 4-17 光缆的常用结构
（2）单位式光缆
它是将几根至十几根光纤芯线集合成一个单位，再由数个单位以强度元件为
中心绞合成缆，如图4-17（b）所示，其芯线数一般适用于几十芯。
（3）骨架式光缆
它将单根或多根光纤放入骨架的螺旋槽内，骨架中心是强度元件，骨架上的
沟槽可以是V型、U型或凹型，如图4-17（c）所示。由于光纤在骨架沟槽内具有
较大空间，因此当光纤受到张力时，可在槽内作一定的位移，从而减少了光纤芯
线的应力应变和微变，这种光缆具有耐侧压、抗弯曲、抗拉的特点。
（4）带状式光缆
它是将多根光纤芯线排列成行，构成带状光纤单元，再将多个带状单元按一
定方式排列成缆，如图4-17（d）所示。这种光缆的结构紧凑，集成密度高，此
种结构可做成上千芯的高密度用户光缆。
不论光缆具体结构形式如何，都是由缆芯、加强元件和护套组成。
