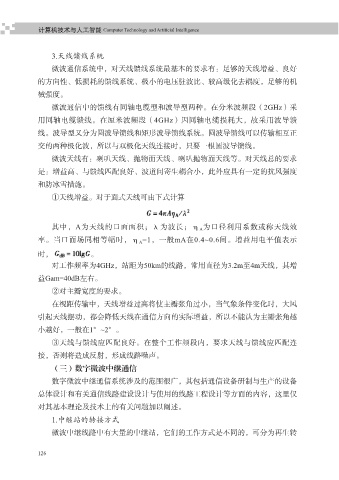

3.天线馈线系统
微波通信系统中，对天线馈线系统最基本的要求有：足够的天线增益、良好

的方向性、低损耗的馈线系统、极小的电压驻波比、较高级化去耦度，足够的机
械强度。
微波通信中的馈线有同轴电缆型和波导型两种。在分米波频段（2GHz）采
用同轴电缆馈线。在厘米波频段（4GHz）因同轴电缆损耗大，故采用波导馈

线。波导型又分为圆波导馈线和矩形波导馈线系统。圆波导馈线可以传输相互正
交的两种极化波，所以与双极化天线连接时，只要一根圆波导馈线。
微波天线有：喇叭天线、抛物面天线、喇叭抛物面天线等。对天线总的要求

是：增益高、与馈线匹配良好、波道间寄生耦合小，此外应具有一定的抗风强度
和防冰雪措施。
①天线增益。对于面式天线可由下式计算

其中，A为天线的口面面积；λ为波长；η A 为口径利用系数或称天线效
率。当口面场同相等幅时，η A =1，一般mA在0.4~0.6间。增益用电平值表示
时， 。
对工作频率为4GHz，站距为50km的线路，常用直径为3.2m至4m天线，其增
益Gam=40dB左右。

②对主瓣宽度的要求。
在视距传输中，天线增益过高将使主瓣张角过小，当气象条件变化时，大风
引起天线摆动，都会降低天线在通信方向的实际增益，所以不能认为主瓣张角越

小越好，一般在1°~2°。
③天线与馈线应匹配良好。在整个工作频段内，要求天线与馈线应匹配连
接，否则将造成反射，形成线路噪声。
（三）数字微波中继通信

数字微波中继通信系统涉及的范围很广，其包括通信设备研制与生产的设备
总体设计和有关通信线路建设设计与使用的线路工程设计等方面的内容，这里仅
对其基本理论及技术上的有关问题加以阐述。

1.中继站的转接方式
微波中继线路中有大量的中继站，它们的工作方式是不同的，可分为再生转
