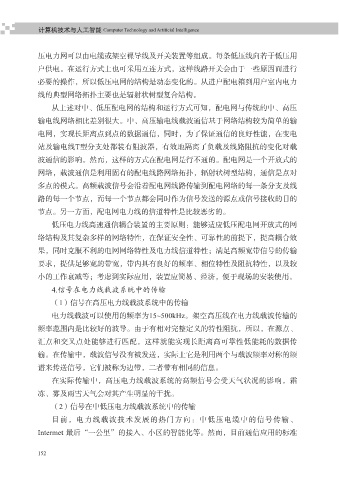

压电力网可以由电缆或架空裸导线及开关装置等组成。每条低压线向若干低压用

户供电。在运行方式上也可采用互连方式，这样线路开关会由于一些原因而进行
必要的操作，所以低压电网的结构是动态变化的。从进户配电箱到用户室内电力
线的典型网络拓扑主要也是辐射状树型复合结构。
从上述对中、低压配电网的结构和运行方式可知，配电网与传统的中、高压

输电线网络相比差别很大。中、高压输电线载波通信基于网络结构较为简单的输
电网，实现长距离点到点的数据通信，同时，为了保证通信的良好性能，在变电
站及输电线T型分支处都装有阻波器，有效地隔离了负载及线路阻抗的变化对载

波通信的影响。然而，这样的方式在配电网是行不通的。配电网是一个开放式的
网络，载波通信是利用固有的配电线路网络拓扑，辐射状树型结构，通信是点对
多点的模式。高频载波信号会沿着配电网线路传输到配电网络的每一条分支及线
路的每一个节点，而每一个节点都会同时作为信号发送的源点或信号接收的目的

节点。另一方面，配电网电力线的信道特性是比较恶劣的。
低压电力线高速通信耦合装置的主要原则：能够适应低压配电网开放式的网
络结构及其复杂多样的网络特性，在保证安全性、可靠性的前提下，提高耦合效

果，同时克服不利的电网网络特性及电力线信道特性；满足高频宽带信号的传输
要求，提供足够宽的带宽，带内具有良好的频率、相位特性及阻抗特性，以及较
小的工作衰减等；考虑到实际应用，装置应简易、经济，便于现场的安装使用。

4.信号在电力线载波系统中的传输
（1）信号在高压电力线载波系统中的传输
电力线载波可以使用的频率为15~500kHz。架空高压线在电力线载波传输的

频率范围内是比较好的波导。由于有相对完整定义的特性阻抗，所以，在源点、
汇点和交叉点处能够进行匹配，这样就能实现长距离高可靠性低能耗的数据传
输。在传输中，载波信号没有被发送，实际上它是利用两个与载波频率对称的频
谱来传送信号，它们被称为边带，二者带有相同的信息。

在实际传输中，高压电力线载波系统的高频信号会受天气状况的影响，霜
冻、雾及雨雪天气会对其产生明显的干扰。
（2）信号在中低压电力线载波系统中的传输

目前，电力线载波技术发展的热门方向：中低压电缆中的信号传输、
Intermet 最后“一公里”的接入、小区的智能化等。然而，目前通信应用的标准
