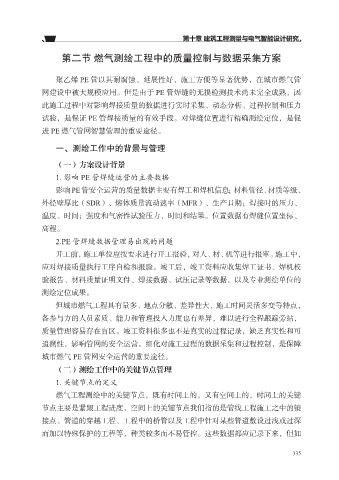

第十章 建筑工程测量与电气智能设计研究

第二节 燃气测绘工程中的质量控制与数据采集方案

聚乙烯 PE 管以其耐腐蚀、延展性好、施工方便等显著优势，在城市燃气管

网建设中被大规模应用。但是由于 PE 管焊缝的无损检测技术尚未完全成熟，因
此施工过程中对影响焊接质量的数据进行实时采集、动态分析、过程控制和压力
试验，是保证 PE 管焊接质量的有效手段。对焊缝位置进行精确测绘定位，是促
进 PE 燃气管网智慧管理的重要途径。

一、测绘工作中的背景与管理

（一）方案设计背景

1. 影响 PE 管焊缝运营的主要数据
影响 PE 管安全运营的质量数据主要有焊工和焊机信息；材料管径、材质等级、
外径壁厚比（SDR）、熔体质量流动速率（MFR）、生产日期；焊接时的压力、

温度、时间；强度和气密性试验压力、时间和结果。位置数据有焊缝位置坐标、
高程。
2.PE 管焊缝数据管理易出现的问题
开工前，施工单位应按要求进行开工报验，对人、材、机等进行报审。施工中，
应对焊接质量执行工序自检和报验。竣工后，竣工资料应收集焊工证书、焊机校

验报告、材料质量证明文件、焊接数据、试压记录等数据，以及专业测绘单位的
测绘定位成果。
但城市燃气工程具有量多、地点分散、差异性大、施工时间灵活多变等特点，

各参与方的人员素质、能力和管理投入力度也有差异，难以进行全程跟踪旁站，
质量管理容易存在盲区。竣工资料很多也不是真实的过程记录，缺乏真实性和可
追溯性，影响管网的安全运营。细化对施工过程的数据采集和过程控制，是保障
城市燃气 PE 管网安全运营的重要途径。

（二）测绘工作中的关键节点管理
1. 关键节点的定义
燃气工程测绘中的关键节点，既有时间上的，又有空间上的，时间上的关键

节点主要是紧跟工程进度，空间上的关键节点我们指的是管线工程施工之中的镶
接点、管道的穿越工程、工程中的桥管以及工程中针对某些管道敷设过浅或过深
而加以特殊保护的工程等，种类较多而不易管控。这些数据都应记录下来，但如
