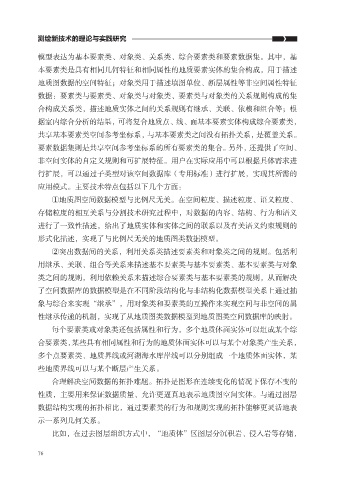

Page 88 - 测绘新技术的理论与实践研究

测绘新技术的理论与实践研究

模型表达为基本要素类、对象类、关系类、综合要素类和要素数据集。其中，基

本要素类是具有相同几何特征和相同属性的地质要素实体的集合构成，用于描述
地质图数据的空间特征；对象类用于描述填图单位、断层属性等非空间属性特征
数据：要素类与要素类、对象类与对象类、要素类与对象类的关系规则构成的集
合构成关系类，描述地质实体之间的关系规则有继承、关联、依赖和组合等；根

据室内综合分析的结果，可将复合地质点、线、面基本要素实体构成综合要素类，
共享基本要素类空间参考坐标系，与基本要素类之间没有拓扑关系，是覆盖关系。

要素数据集则是共享空间参考坐标系的所有要素类的集合。另外，还提供了空间、
非空间实体的自定义规则和可扩展特征。用户在实际应用中可以根据具体需求进
行扩展，可以通过子类型对该空间数据库（专用标准）进行扩展，实现其所需的
应用模式。主要技术特点包括以下几个方面：

①地质图空间数据模型与比例尺无关。在空间粒度、描述粒度、语义粒度、
存储粒度的相互关系与分割技术研究过程中，对数据的内容、结构、行为和语义
进行了一致性描述，给出了地质实体和实体之间的联系以及有关语义约束规则的

形式化描述，实现了与比例尺无关的地质图类数据模型。
②突出数据间的关系，利用关系类描述要素类和对象类之间的规则。包括利
用继承、关联、组合等关系来描述基本要素类与基本要素类、基本要素类与对象
类之间的规则，利用依赖关系来描述综合要素类与基本要素类的规则，从而解决

了空间数据库的数据模型是在不同阶段结构化与非结构化数据模型关系上通过抽
象与综合来实现“继承”，用对象类和要素类的互操作来实现空间与非空间的属
性继承传递的机制，实现了从地质图类数据模型到地质图类空间数据库的映射。

每个要素类或对象类还包括属性和行为，多个地质体面实体可以组成某个综
合要素类，某些具有相同属性和行为的地质体面实体可以与某个对象类产生关系，
多个点要素类、地质界线或河湖海水库岸线可以分别组成一个地质体面实体，某
些地质界线可以与某个断层产生关系。

合理解决空间数据的拓扑难题。拓扑是图形在连续变化的情况下保存不变的
性质，主要用来保证数据质量、允许更逼真地表示地质图空间实体。与通过图层

数据结构实现的拓扑相比，通过要素类的行为和规则实现的拓扑能够更灵活地表
示一系列几何关系。
比如，在过去图层组织方式中，“地质体”区图层分沉积岩、侵入岩等存储，

76
