Page 233 - 水文地质勘察技术研究
P. 233
第六章 库区水文地质勘察研究

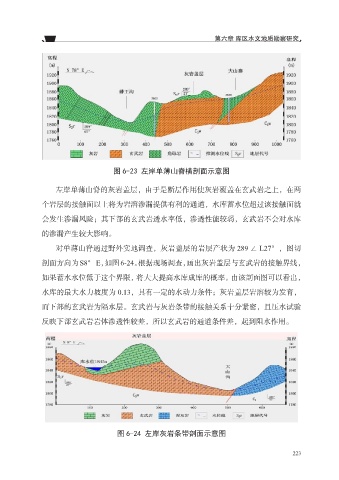

图 6-23 左岸单薄山脊横剖面示意图
左岸单薄山脊的灰岩盖层，由于是断层作用使灰岩覆盖在玄武岩之上，在两
个岩层的接触面以上将为岩溶渗漏提供有利的通道，水库蓄水位超过该接触面就
会发生渗漏风险；其下部的玄武岩透水率低，渗透性能较弱，玄武岩不会对水库
的渗漏产生较大影响。
对单薄山脊通过野外实地调查，灰岩盖层的岩层产状为 289 ∠ L27°，图切
剖面方向为S8°E，如图6-24。根据现场调查，画出灰岩盖层与玄武岩的接触界线，
如果蓄水水位低于这个界限，将大大提高水库成库的概率。由该剖面图可以看出，
水库的最大水力坡度为 0.13，具有一定的水动力条件；灰岩盖层岩溶较为发育，
而下部的玄武岩为隔水层。玄武岩与灰岩条带的接触关系十分紧密，且压水试验
反映下部玄武岩岩体渗透性较差，所以玄武岩的通道条件差，起到阻水作用。
图 6-24 左岸灰岩条带剖面示意图
223
