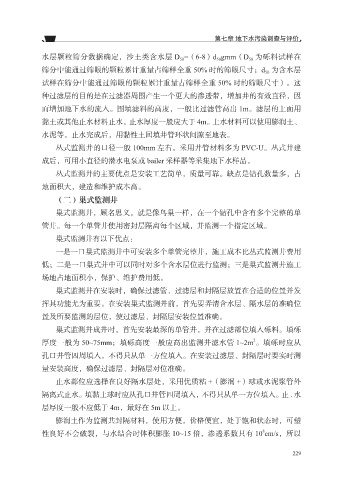

第七章 地下水污染调查与评价

水层颗粒筛分数据确定，沙土类含水层 D 50 =（6-8）d 50 gmm（D 50 为砾料试样在

筛分中能通过筛眼的颗粒累计重量占筛样全重 50% 时的筛眼尺寸；d 50 为含水层
试样在筛分中能通过筛眼的颗粒累计重量古筛样全重 50% 时的筛眼尺寸）。这
种过滤层的目的是在过滤器周围产生一个更大的渗透带，增加井的有效直径，因
而增加地下水的流入。围填滤料的高度，一般比过滤管高出 1m。滤层的上面用

黏土或其他止水材料止水，止水厚度一般应大于 4m。上水材料可以使用膨润土、
水泥等。止水完成后，用黏性土回填井管环状间隙至地表。

丛式监测井的口径一般 100mm 左右。采用井管材料多为 PVC-U。丛式井建
成后，可用小直径的潜水电泵或 bailer 采样器等采集地下水样品。
丛式监测井的主要优点是安装工艺简单，质量可靠。缺点是钻孔数量多，占
地面积大，建造和维护成本高。

（二）巢式监测井
巢式监测井，顾名思义，就是像鸟巢一样，在一个钻孔中含有多个完整的单
管井。每一个单管井使用密封层隔离每个区域，并监测一个指定区域。

巢式监测井有以下优点：
一是一口巢式监测井中可安装多个单管完整井，施工成本比丛式监测井费用
低；二是一口巢式井中可以同时对多个含水层位进行监测；三是巢式监测井施工
场地占地面积小，保护、维护费用低。

巢式监测井在安装时，确保过滤管、过滤层和封隔层放置在合适的位置并发
挥其功能尤为重要。在安装巢式监测井前，首先要弄清含水层、隔水层的准确位
置及所要监测的层位，使过滤层、封隔层安装位置准确。

巢式监测井成井时，首先安装最深的单管井，并在过滤部位填入砾料。填砾
2
厚度一般为 50~75mm；填砾高度一般应高出监测井滤水管 1~2m 。填砾时应从
孔口井管四周填入，不得只从单一方位填入。在安装过滤层、封隔层时要实时测
量安装高度，确保过滤层、封隔层对位准确。

止水部位应选择在良好隔水层处，采用优质粘 +（膨润 +）球或水泥浆管外
隔离式止水。填黏土球时应从孔口井管四周填入，不得只从单一方位填入。止 . 水

层厚度一般不应低于 4m，最好在 5m 以上。
膨润土作为监测共封隔材料，使用方便，价格便宜，处于饱和状态时，可塑
8
性良好不会破裂，与水结合时体积膨胀 10~15 倍，渗透系数只有 10 cm/s，所以
