扑结构表示，图9-1的网络将被表示成图9-2所示。

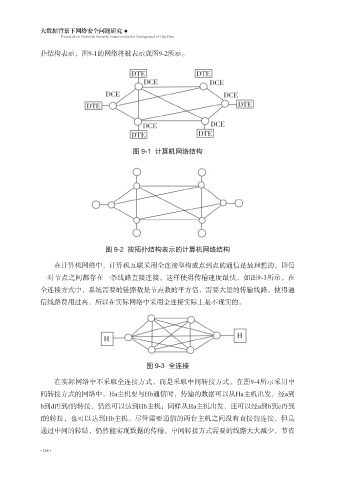

图 9-1 计算机网络结构
图 9-2 按拓扑结构表示的计算机网络结构
在计算机网络中，计算机互联采用全连接型构成点到点的通信是最理想的，即每
一对节点之间都存在一条线路直接连接。这样使得传输速度最快，如图9-3所示。在
全连接方式中，系统需要的链路数是节点数的平方倍，需要大量的传输线路，使得通
信线路费用过高，所以在实际网络中采用全连接实际上是不现实的。
图 9-3 全连接
在实际网络中不采取全连接方式，而是采取中间转接方式。在图9-4所示采用中
间转接方式的网络中，Ha主机要与Hb通信时，传输的数据可以从Ha主机出发，经a到
b到d再到f的转接，仍然可以达到Hb主机；同样从Ha主机出发，还可以经a到b到e再到
f的转接，也可以达到Hb主机。尽管需要通信的两台主机之间没有直接的连接，但是
通过中间的转结，仍然能实现数据的传输。中间转接方式需要的线路大大减少，节省
