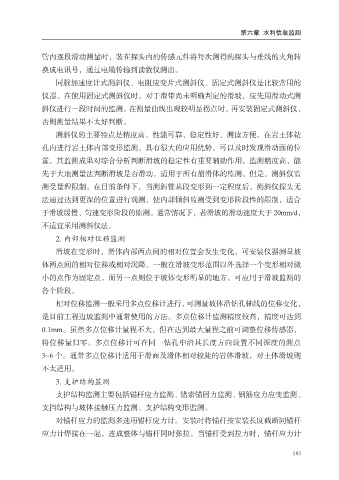

第六章 水利信息监测

管内逐段滑动测量时，装在探头内的传感元件将每次测得的探头与垂线的夹角转

换成电讯号，通过电缆传输到读数仪测出。
同服加速度计式测斜仪、电阻应变片式测斜仪、固定式测斜仪是比较常用的
仪器。在使用固定式测斜仪时，对于滑带尚未明确判定的滑坡，应先用滑动式测
斜仪进行一段时间的监测，在测量曲线出现较明显拐点时，再安装固定式测斜仪，

否则测量结果不太好判断。
测斜仪的主要特点是精度高、性能可靠、稳定性好、测读方便。在岩土体钻

孔内进行岩土体内部变形监测，具有很大的应用优势，可以及时发现滑动面的位
置，其监测成果对综合分析判断滑坡的稳定性有重要辅助作用，监测精度高，能
先于大地测量法判断滑坡是否滑动，适用于所有崩滑体的监测。但是，测斜仪监
测受量程限制，在目前条件下，当测斜管某段变形到一定程度后，测斜仪探头无

法通过达到更深的位置进行观测，使内部倾斜监测受到变形阶段性的限制，适合
于滑坡缓慢、匀速变形阶段的监测。通常情况下，若滑坡的滑动速度大于 20mm/d，
不适宜采用测斜仪法。

2. 内部相对位移监测
滑坡在变形时，滑体内部两点间的相对位置会发生变化，可安装仪器测量坡
体两点间的相对位移或相对沉降。一般在滑坡变形范围以外选择一个变形相对微
小的点作为固定点，而另一点则位于坡体变形明显的地方。可应用于滑坡监测的

各个阶段。
相对位移监测一般采用多点位移计进行，可测量坡体沿钻孔轴线的位移变化，
是目前工程边坡监测中通常使用的方法。多点位移计监测精度较高，精度可达到

0.1mm。虽然多点位移计量程不大，但在达到最大量程之前可调整位移传感器，
将位移量归零。多点位移计可在同一钻孔中沿其长度方向设置不同深度的测点
3~6 个。通常多点位移计适用于滑面及滑体相对较陡的岩体滑坡，对土体滑坡则
不太适用。

3. 支护结构监测
支护结构监测主要包括锚杆应力监测、错索锚固力监测、钢筋应力应变监测、

支挡结构与坡体接触压力监测、支护结构变形监测。
对锚杆应力的监测多选用锚杆应力计。安装时将锚杆按安装长度截断同锚杆
应力计焊接在一起，连成整体与锚杆同时张拉。当锚杆受到拉力时，锚杆应力计

183
