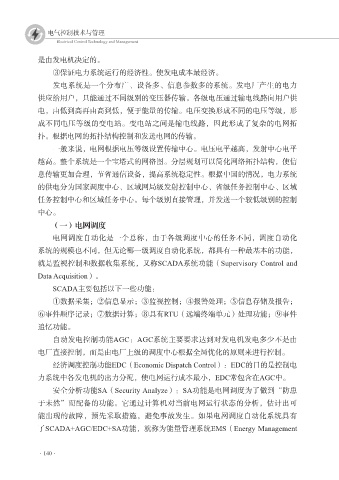

是由发电机决定的。
③保证电力系统运行的经济性。使发电成本最经济。
发电系统是一个分布广、设备多、信息参数多的系统。发电厂产生的电力

供应给用户，只能通过不同级别的变压器传输。各级电压通过输电线路向用户供
电，由低到高再由高到低，便于能量的传输。电压变换形成不同的电压等级，形
成不同电压等级的变电站。变电站之间是输电线路，因此形成了复杂的电网拓
扑。根据电网的拓扑结构控制和发送电网的传输。

一般来说，电网根据电压等级设置传输中心。电压电平越高，发射中心电平
越高。整个系统是一个宝塔式的网格图。分层规划可以简化网络拓扑结构，使信
息传输更加合理，节省通信设备，提高系统稳定性。根据中国的情况，电力系统
的供电分为国家调度中心、区域网局级发射控制中心、省级任务控制中心、区域

任务控制中心和区域任务中心。每个级别直接管理，并发送一个较低级别的控制
中心。
（一）电网调度
电网调度自动化是一个总称，由于各级调度中心的任务不同，调度自动化

系统的规模也不同，但无论哪一级调度自动化系统，都具有一种最基本的功能，
就是监视控制和数据收集系统，又称SCADA系统功能（Supervisory Control and
Data Acquisition）。
SCADA主要包括以下一些功能：

①数据采集；②信息显示；③监视控制；④报警处理；⑤信息存储及报告；
⑥事件顺序记录；⑦数据计算；⑧具有RTU（远端终端单元）处理功能；⑨事件
追忆功能。
自动发电控制功能AGC：AGC系统主要要求达到对发电机发电多少不是由

电厂直接控制，而是由电厂上级的调度中心根据全局优化的原则来进行控制。
经济调度控制功能EDC（Economic Dispatch Control）：EDC的目的是控制电
力系统中各发电机的出力分配，使电网运行成本最小，EDC常包含在AGC中。
安全分析功能SA（Security Analyze）：SA功能是电网调度为了做到“防患

于未然”而配备的功能。它通过计算机对当前电网运行状态的分析，估计出可
能出现的故障，预先采取措施，避免事故发生。如果电网调度自动化系统具有
了SCADA+AGC/EDC+SA功能，就称为能量管理系统EMS（Energy Management
