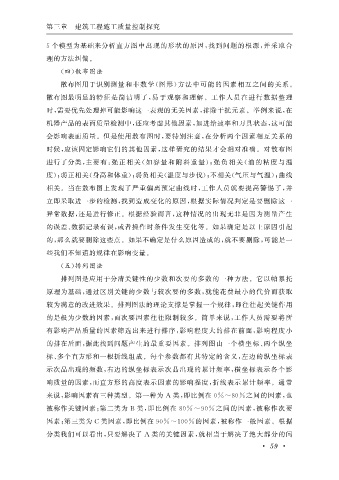

第三章 建筑工程施工质量控制探究

5 个模型为基础来分析直方图中出现的形状的原因, 找到问题的根源, 并采取合

理的方法纠偏。
( 四) 散布图法

散布图用于识别测量和非数学( 图形) 方法中可能的因素相互之间的关系。
散布图最明显的特征是简洁明了, 易于观察和理解。工作人员在进行数据整理
时, 需要优先处理掉可能影响这一表观的无关因素, 排除干扰元素。举例来说, 在
机器产品的表面质量检测中, 还应考虑其他因素, 如进给速率和刀具状态, 这可能

会影响表面质量。但是使用散布图时, 要特别注意, 在分析两个因素相互关系的
时候, 应该固定影响它们的其他因素, 这样研究的结果才会相对准确。对散布图
进行了分类, 主要有: 强正相关( 如容量和附 料 重 量); 强 负 相 关 ( 油 的 粘 度 与 温
度); 弱正相关( 身高和体重); 弱负相关( 温度与步伐); 不相关( 气压与气温); 曲线

相关。当在散布图上发现了严重偏离预定曲线时, 工作人员就要提高警惕了, 并
立即采取进一步的检测, 找到造成变化的原因, 根据实际情况判定是要删除这一
异常数据, 还是进行修正。根据经验而言, 这种情况的出现无非是因为测量产生

的误差、 数据记录有误, 或者操作时条件发生变化等。如果确定是以上原因引起
的, 那么就要删除这些点。如果不确定是什么原因造成的, 就不要删除, 可能是一
些我们不知道的规律在影响变量。
( 五) 排列图法

排列图是应用于分清关键性的少数和次要的多数的一种方法。它以帕累托
原理为基础, 通过区别关键的少数与较次要的多数, 就能花费最小的代价而获取
较为满意的改进效果。排列图法的理论支撑是掌握一个规律, 即往往起关键作用

的是极为少数的因素, 而次要因素往往限制较多。简单来说, 工作人员需要将所
有影响产品质量的因素筛选出来进行排序, 影响程度大的排在前面, 影响程度小
的排在后面, 据此找到问题产生的最重要因素。排列图由一个横坐标、 两个纵坐
标、 多个直方形和一根折线组成。每个参数都有其特定的含义, 左边的纵坐标表

示次品出现的频数, 右边的纵坐标表示次品出现的累计频率, 横坐标表示各个影
响质量的因素, 而直方形的高度表示因素的影响程度, 折线表示累计频率。通常
来说, 影响因素有三种类型。第一种为 A 类, 即比例在 0%~80% 之间的因素, 也

被称作关键因素; 第二类为 B 类, 即比例在 80%~90% 之间的因素, 被称作次要
因素; 第三类为 C 类因素, 即比例在 90%~100% 的因素, 被称作一般因素。根据
分类我们可以看出, 只要解决了 A 类的关键因素, 就相当于解决了绝大部分的问
