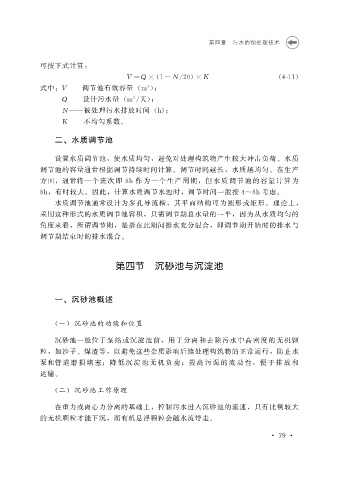

第四章 污水的预处理技术

可按下式计算:
(
V ＝Q × １－N / ２０ ) ×K ( ４Ｇ１１ )
３
式中: V ———调节池有效容量 ( m );
３
Q ———设计污水量 ( m / 天);
N ———被处理污水排放时间 ( h );
K ———不均匀系数.

二、水质调节池

设置水质调节池,使水质均匀,避免对处理构筑物产生较大冲击负荷.水质
调节池的容量通常根据调节持续时间计算.调节时间越长,水质越均匀.在生产
方面,通常将一个 班 次 即 ８h 作 为 一 个 生 产 周 期,但 水 质 调 节 池 的 容 量 计 算 为

８h ,有时较大.因此,计算水质调节水池时,调节时间一般按 ４~８h 考虑.
水质调节池通常设计为多孔导流槽,其平面结构可为圆形或矩形.理论上,
采用这种形式的水质调节池容积,只需调节期总水量的一半,因为从水质均匀的
角度来看,所谓调节期,是指在此期间排水充分混合,即调节期开始时的排水与

调节期结束时的排水混合.

第四节 沉砂池与沉淀池

一、沉砂池概述

( 一)沉砂池的功能和位置

沉砂池一般位于泵站或沉淀池前,用于分离和去除污水中高密度的无机颗
粒,如沙子、煤渣等,以避免这些杂质影响后续处理构筑物的正常运行,防止水
泵和管 道 磨 损 堵 塞;降 低 沉 淀 池 无 机 负 荷;提 高 污 泥 的 流 动 性,便 于 排 放 和
运输.
( 二)沉砂池工作原理

在重力或离心力分离的基础上,控制污水进入沉砂池的流速,只有比例较大
的无机颗粒才能下沉,而有机悬浮颗粒会随水流带走.
