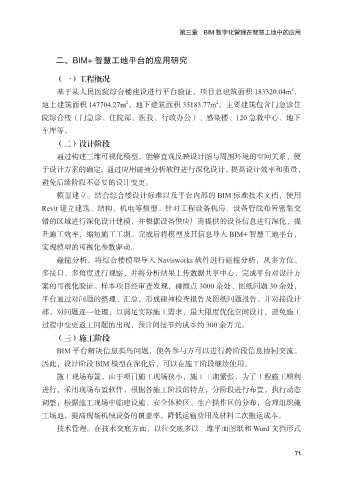

第三章 BIM 数字化管理在智慧工地中的应用

二、BIM+ 智慧工地平台的应用研究

（一）工程概况
2
基于某人民医院综合楼建设进行平台验证，项目总建筑面积 183320.04m ，
2
2
地上建筑面积 147704.27m ，地下建筑面积 35183.77m ，主要建筑包含门急诊住
院综合楼（门急诊、住院部、医技、行政办公）、感染楼、120 急救中心、地下
车库等。

（二）设计阶段
通过构建三维可视化模型，能够直观反映设计图与周围环境的空间关系，便
于设计方案的确定；通过应用碰撞分析软件进行深化设计，提高设计效率和质量，

避免后续阶段不必要的设计变更。
模型建立。结合综合楼设计标准以及平台内部的 BIM 标准技术文档，使用
Revit 建立建筑、结构、机电等模型。针对工程设备机房、设备管线布置密集交
错的区域进行深化设计建模，并根据设备供应厂商提供的设备信息进行深化，提

升施工效率，缩短施工工期。完成后将模型及其信息导入 BIM+ 智慧工地平台，
实现模型的可视化参数驱动。
碰撞分析。将综合楼模型导入 Navisworks 软件进行碰撞分析，从多方位、

多接口、多角度进行观察，并将分析结果上传数据共享中心，完成平台对设计方
案的可视化验证。样本项目经审查发现，碰撞点 3000 余处、图纸问题 30 余处，
平台通过对问题的整理、汇总，形成碰撞检查报告及图纸问题报告。并对接设计
部，对问题逐一处理，以满足实际施工需求，最大限度优化空间设计，避免施工

过程中变更返工问题的出现，预计间接节约成本约 300 余万元。
（三）施工阶段
BIM 平台解决信息孤岛问题，使各参与方可以进行跨阶段信息协同交流。

因此，设计阶段 BIM 模型在深化后，可以在施工阶段继续使用。
施工现场布置。由于项目施工现场狭小，施工工期紧张，为了工程施工顺利
进行，采用现场布置软件，根据各施工阶段的特点，分阶段进行布置，执行动态

调整；根据施工现场中临建设施、安全体验区、生产操作区的分布，合理组织施
工场地，提高现场机械设备的覆盖率，降低运输费用及材料二次搬运成本。
技术管理。在技术交底方面，以往交底多以二维平面图纸和 Word 文档形式
