Page 181 - 城乡规划与污水治理研究
P. 181
城乡规划与污水治理研究
Research on Urban and Rural Planning and Sewage Treatment

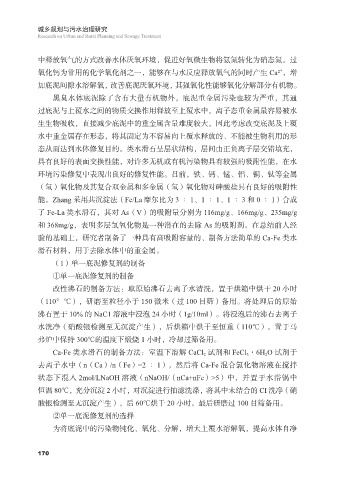

中释放氧气的方式改善水体厌氧环境，促进好氧微生物将氨氮转化为硝态氮。过
+
氧化钙为常用的化学氧化剂之一，能够在与水反应释放氧气的同时产生 Ca² ，增
加底泥间隙水溶解氧，改善底泥厌氧环境，其强氧化性能够氧化分解部分有机物。
黑臭水体底泥除了含有大量有机物外，底泥重金属污染也较为严重，其通
过底泥与上覆水之间的物质交换作用释放至上覆水中。离子态重金属最容易被水
生生物吸收，直接减少底泥中的重金属含量难度较大，因此考虑改变底泥及上覆
水中重金属存在形态，将其固定为不容易向上覆水释放的、不能被生物利用的形
态从而达到水体修复目的。类水滑石呈层状结构，层间由正负离子层交错填充，
具有良好的表面交换性能，对许多无机或有机污染物具有较强的吸附性能，在水
环境污染修复中表现出良好的修复性能。目前，铁、钙、锰、铝、铜、钛等金属
（氢）氧化物及其复合双金属和多金属（氢）氧化物对砷酸盐具有良好的吸附性
能。Zhang 采用共沉淀法（Fe/La 摩尔比为 3 ∶ 1、1 ∶ 1、1 ∶ 3 和 0 ∶ 1）合成
了 Fe-La 类水滑石，其对 As（V）的吸附量分别为 116mg/g、166mg/g、235mg/g
和 368mg/g，表明多层氢氧化物是一种潜在的去除 As 的吸附剂。在总结前人经
验的基础上，研究者制备了一种具有高吸附容量的、制备方法简单的 Ca-Fe 类水
滑石材料，用于去除水体中的重金属。
（1）单一底泥修复剂的制备
①单一底泥修复剂的制备
改性沸石的制备方法：取原始沸石去离子水清洗，置于烘箱中烘干 20 小时
（110°℃），研磨至粒径小于 150 微米（过 100 目筛）备用。将处理后的原始
沸石置于 10% 的 NaC1 溶液中浸泡 24 小时（1g/10ml）。将浸泡后的沸石去离子
水洗净（硝酸银检测至无沉淀产生），后烘箱中烘干至恒重（110℃），置于马
弗炉中保持 300℃的温度下煅烧 1 小时，冷却过筛备用。
Ca-Fe 类水滑石的制备方法：室温下溶解 CaCl 2 试剂和 FeCl 3 ·6H 2 O 试剂于
去离子水中（n（Ca）/n（Fe）=2 ∶ 1），然后将 Ca-Fe 混合氯化物溶液在搅拌
状态下混入 2mol/LNaOH 溶液（nNaOH/（nCa+nFe）>5）中，并置于水浴锅中
恒温 80℃，充分沉淀 2 小时，对沉淀进行抽滤洗涤，将其中未结合的 CI 洗净（硝
酸银检测至无沉淀产生），后 60℃烘干 20 小时。最后研磨过 100 目筛备用。
②单一底泥修复剂的选择
为将底泥中的污染物钝化、氧化、分解，增大上覆水溶解氧，提高水体自净
170
