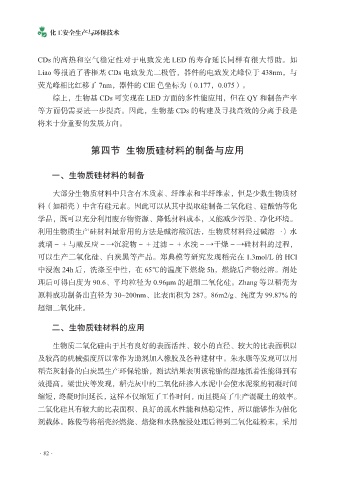

Page 93 - 化工安全生产与环保技术

化工安全生产与环保技术

CDs 的高热和空气稳定性对于电致发光 LED 的寿命延长同样有很大帮助。如
Liao 等报道了香榧基 CDs 电致发光二极管，器件的电致发光峰位于 438nm，与
荧光峰相比红移了 7nm，器件的 CIE 色坐标为（0.177，0.075）。

综上，生物基 CDs 可实现在 LED 方面的多性能应用，但在 QY 和制备产率
等方面仍需要进一步提高。因此，生物基 CDs 的构建及寻找高效的分离手段是
将来十分重要的发展方向。

第四节 生物质硅材料的制备与应用

一、生物质硅材料的制备

大部分生物质材料中只含有木质素、纤维素和半纤维素，但是少数生物质材
料（如稻壳）中含有硅元素。因此可以从其中提取硅制备二氧化硅、硅酸钠等化
学品，既可以充分利用废弃物资源、降低材料成本，又能减少污染、净化环境。
利用生物质生产硅材料最常用的方法是碱溶酸沉法，生物质材料经过碱溶一〉水
玻璃－ + 与酸反应－→沉淀物－ + 过滤－ + 水洗－→干燥－→硅材料的过程，

可以生产二氧化硅、白炭黑等产品。郑典模等研究发现稻壳在 1.3mol/L 的 HCl
中浸泡 24h 后，洗涤至中性，在 65℃的温度下燃烧 5h，燃烧后产物经溶。剂处
理后可得白度为 90.6、平均粒径为 0.96μm 的超细二氧化硅。Zhang 等以稻壳为

原料成功制备出直径为 30~200nm、比表面积为 287。86m2/g、纯度为 99.87% 的
超细二氧化硅。

二、生物质硅材料的应用

生物质二氧化硅由于具有良好的表面活性、较小的直径、较大的比表面积以

及较高的机械强度所以常作为助剂加入橡胶及各种建材中。朱永康等发现可以用
稻壳灰制备的白炭黑生产环保轮胎，测试结果表明该轮胎的湿地抓着性能得到有
效提高。梁世庆等发现，稻壳灰中的二氧化硅掺入水泥中会使水泥浆的初凝时间

缩短，终凝时间延长，这样不仅缩短了工作时间，而且提高了生产混凝土的效率。
二氧化硅具有较大的比表面积、良好的疏水性能和热稳定性，所以能够作为催化
剂载体。陈俊等将稻壳经燃烧、焙烧和水热酸浸处理后得到二氧化硅粉末，采用

·82·
