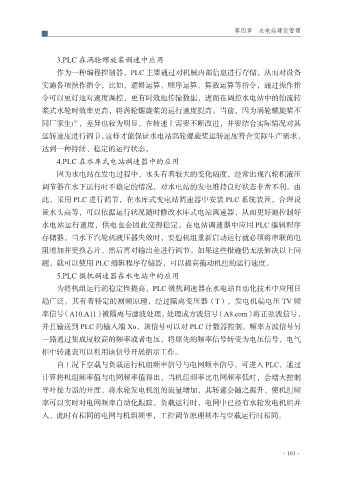

第四章 水电站建设管理

3.PLC 在涡轮螺旋桨调速中应用
作为一种编程控制器，PLC 主要通过对机械内部信息进行存储，从而对设备
实施各项操作指令，比如，逻辑运算、顺序运算、算数运算等指令，通过操作指

令可以更好地对速度调控，更有时效地传输数据，进而在调控水电站中的轴流转
桨式水轮时效率更高，将涡轮螺旋桨的运行速度提高。当前，因为涡轮螺旋桨不
同厂家生产，差异也较为明显，在转速上需要不断改进，并要结合实际情况对其
运转速度进行调节，这样才能保证水电站涡轮螺旋桨运转速度符合实际生产需求，

达到一种持续、稳定的运行状态。
4.PLC 在水库式电站调速器中的应用
因为水电站在发电过程中，水头有着较大的变化幅度，经常出现汽轮积液压
调节器在水下运行时不稳定的情况，对水电站的发电维持良好状态非常不利。由

此，采用 PLC 进行调节，在水库式变电站调速器中安装 PLC 系统装置，合理设
置水头高等，可以依据运行状况随时修改水库式电站调速器，从而更好地控制好
水电站运行速度，供电也会因此变得稳定。在电站调速器中应用 PLC 编辑程序
存储器。当水下汽轮机液压器失效时，要想机组重新启动运行就必须将串联的电

阻增加并更换芯片，然后再对输出差进行调节。如果这些措施仍无法解决以上问
题，就可以使用 PLC 编辑程序存储器，可以提高拖动机组的运行速度。
5.PLC 微机调速器在水电站中的应用
为将机组运行的稳定性提高，PLC 微机调速器在水电站自动化技术中应用日

趋广泛。其有着特定的测频原理，经过隔离变压器（T），发电机端电压 TV 频
率信号（A10.A11）被隔离与滤波处理，处理成方波信号（A8.com）将正弦波信号，
并且输送到 PLC 的输入端 Xo，该信号可以对 PLC 计数器控制。频率方波信号另
一路通过集成度较高的频率或者电压，将原先的频率信号转变为电压信号，电气

柜中转速表可以利用该信号开展指示工作。
自工况下空载与负载运行机组频率信号与电网频率信号，可进入 PLC，通过
计算将机组频率值与电网频率值得出，当机组频率比电网频率低时，会增大控制
导叶接力器的开度，将水轮发电机组的流量增加，其转速会随之提升，使机组频

率可以实时对电网频率自动化跟踪。负载运行时，电网中已经有水轮发电机组并
入，此时有相同的电网与机组频率，工控调节原理基本与空载运行时相同。
