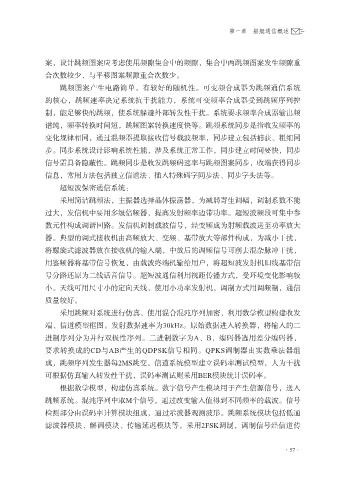

第一章 船艇通信概述

案，设计跳频图案应考虑使用频隙集合中的频隙，集合中两跳频图案发生频隙重
合次数较少，与平移图案频隙重合次数少。
跳频图案产生电路简单，有较好的随机性。可变频合成器为跳频通信系统
的核心，跳频速率决定系统抗干扰能力，系统可变频率合成器受到跳频序列控

制，能足够快的跳频，使系统躲避外部转发性干扰。系统要求频率合成器输出频
谱纯，频率转换时间短，跳频图案转换速度快等。跳频系统同步是指收发频率的
变化规律相同，通过混频器提取接收信号载波频率，同步建立包括捕获、粗细同
步。同步系统设计影响系统性能，涉及系统正常工作，同步建立时间要快，同步

信号需具备隐蔽性。跳频同步是收发跳频码速率与跳频图案同步，收端获得同步
信息，常用方法包括独立信道法、插入特殊码字同步法、同步字头法等。
超短波保密通信系统：
采用简洁跳频法，主振器选择晶体振荡器，为减弱寄生调幅，调制系数不能

过大，发信机中要用多级倍频器，提高发射频率边带功率。超短波频段可集中参
数元件构成调谐回路。发信机调制载波信号，经变频成为射频载波送至功率放大
器。典型的调式接收机由高频放大、变频、基带放大等部件构成，为减小干扰，
将螺旋式滤波器放在接收机的输入端，中放后的调频信号可削去混杂脉冲干扰，

用鉴频器将基带信号恢复，由载波终端机输给用户，将超短波发射机旧线基带信
号分路还原为二线话音信号。超短波通信利用视距传播方式，受环境变化影响较
小。天线可用尺寸小的定向天线，使用小功率发射机，调制方式用调频制，通信
质量较好。

采用跳频对系统进行仿真，使用混合混沌序列加密，利用数学模型构建收发
端、信道模型框图。发射数据速率为30kHz。原始数据进入转换器，将输入的二
进制序列分为并行双极性序列。二进制数字为A、B，编码器选用差分编码器，
要求转换成的CD与AB产生的QDPSK信号相同。QPKS调制器由实数乘法器组

成，跳频序列发生器每2MS跳变。信道系统模型建立误码率测试模型，人为干扰
可根据仿真输入转发性干扰，误码率测试则采用BER模块统计误码率。
根据数学模型，构建仿真系统。数字信号产生模块用于产生信源信号，送入
跳频系统。混沌序列中取M个信号，通过改变输入值得到不同频率的载波。信号

检测部分由误码率计算模块组成，通过示波器观测波形。跳频系统模块包括低通
滤波器模块、解调模块、传输延迟模块等，采用2FSK调制，调制信号经信道传
