Page 242 - 建筑材料专升本一本通

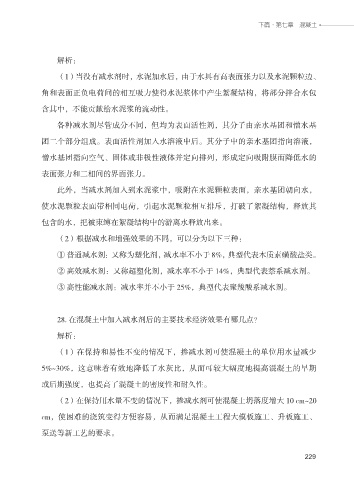

下篇·第七章 混凝土

解析：
（1）当没有减水剂时，水泥加水后，由于水具有高表面张力以及水泥颗粒边、

角和表面正负电荷间的相互吸力使得水泥浆体中产生絮凝结构，将部分拌合水包

含其中，不能贡献给水泥浆的流动性。
各种减水剂尽管成分不同，但均为表面活性剂，其分子由亲水基团和憎水基

团二个部分组成。表面活性剂加入水溶液中后。其分子中的亲水基团指向溶液，

憎水基团指向空气、固体或非极性液体并定向排列，形成定向吸附膜而降低水的

表面张力和二相间的界面张力。

此外，当减水剂加入到水泥浆中，吸附在水泥颗粒表面，亲水基团朝向水，
使水泥颗粒表面带相同电荷，引起水泥颗粒相互排斥，打破了絮凝结构，释放其

包含的水，把被束缚在絮凝结构中的游离水释放出来。

（2）根据减水和增强效果的不同，可以分为以下三种：
① 普通减水剂：又称为塑化剂，减水率不小于 8%，典型代表木质素磺酸盐类。

② 高效减水剂：又称超塑化剂，减水率不小于 14%，典型代表萘系减水剂。

③ 高性能减水剂：减水率并不小于 25%，典型代表聚羧酸系减水剂。

28. 在混凝土中加入减水剂后的主要技术经济效果有哪几点？
解析：

（1）在保持和易性不变的情况下，掺减水剂可使混凝土的单位用水量减少

5%~30%，这意味着有效地降低了水灰比，从而可较大幅度地提高混凝土的早期
或后期强度，也提高了混凝土的密度性和耐久性。

（2）在保持用水量不变的情况下，掺减水剂可使混凝土坍落度增大 10 cm~20

cm，使困难的浇筑变得方便容易，从而满足混凝土工程大模板施工、升板施工、

泵送等新工艺的要求。

229
229
