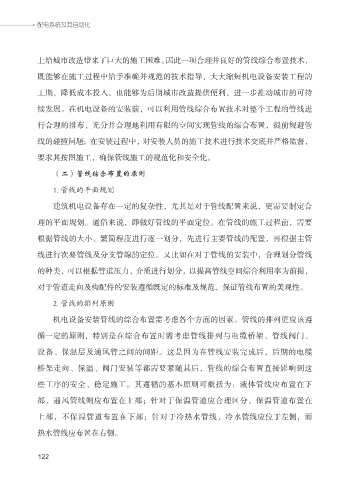

上给城市改造带来了巨大的施工困难。因此一项合理并良好的管线综合布置技术，
既能够在施工过程中给予准确并规范的技术指导，大大缩短机电设备安装工程的

工期，降低成本投入，也能够为后期城市改造提供便利，进一步推动城市的可持

续发展。在机电设备的安装前，可以利用管线综合布置技术对整个工程的管线进
行合理的排布，充分并合理地利用有限的空间实现管线的综合布置，提前规避管

线的碰撞问题；在安装过程中，对安装人员的施工技术进行技术交底并严格监督，

要求其按图施工，确保管线施工的规范化和安全化。

（二）管线综合布置的原则

1. 管线的平面规划
建筑机电设备存在一定的复杂性，尤其是对于管线配置来说，更需要制定合

理的平面规划。通俗来说，即做好管线的平面定位。在管线的施工过程前，需要

根据管线的大小、繁简程度进行逐一划分，先进行主要管线的配置，再根据主管
线进行次要管线及分支管線的定位。又比如在对于管线的安装中，合理划分管线

的种类，可以根据管道压力、介质进行划分，以提高管线空间综合利用率为前提，

对于管道走向及构配件的安装遵循既定的标准及规范，保证管线布置的美观性。

2. 管线的排列原则

机电设备安装管线的综合布置需考虑各个方面的因素。管线的排列更应该遵
循一定的原则，特别是在综合布置时需考虑管线排列与电缆桥架、管线阀门、

设备、保温层及通风管之间的间距。这是因为在管线安装完成后，后期的电缆

桥架走向、保温、阀门安装等都需要紧随其后，管线的综合布置直接影响到这
些工序的安全、稳定施工。其遵循的基本原则可概括为：液体管线应布置在下

部、通风管线则应布置在上部；针对于保温管道应合理区分，保温管道布置在

上部，不保温管道布置在下部；针对于冷热水管线，冷水管线应位于左侧，而

热水管线应布置在右侧。
